Veelzijdige 3-fase hybride stappenmotor

Hot Sale China Veelzijdige 3-fase hybride stappenmotorfabrikanten en leveranciers. LICHUAN® is een veelzijdige fabrikant en leverancier van 3-fase hybride stappenmotoren in China.

Stuur onderzoek

Productomschrijving

Vind een enorme selectie veelzijdige 3-fase hybride stappenmotoren uit China bij LICHUAN®. Zorg voor professionele after-sales service en de juiste prijs, ik kijk uit naar samenwerking.

product Introductie

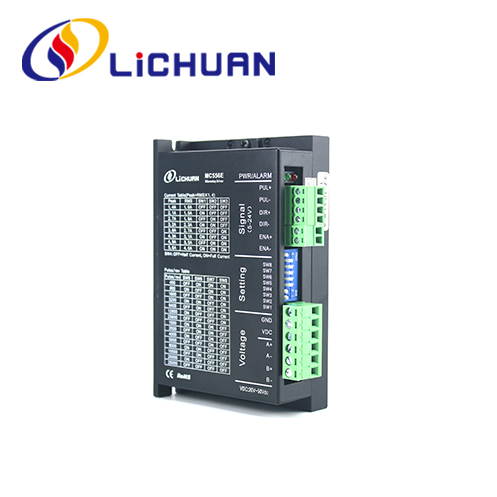

MC556E-RS485 is een volledig NC-geïntegreerde drive voorzien van RS485-interfaces en gebruikt op basis van het standaard Modbus RTU-protocol. Het kan een meerassige bewegingsbesturingsfunctie hebben via het aanraakscherm of controllers met RS485-communicatie-interfaces. De gebruiker kan maximaal 31 aandrijvingen tegelijkertijd besturen. Elke schijf is voorzien van 8 interne posities en ondersteunt automatische interne positieschakeling, homing, positietriggering, JOG en andere functies. MC556-drivermatch voor Nema23 Nema34 hybride stappenmotor, controleer de driverhandleiding als u meer informatie wilt weten

MC556E-functies

➢ Ingangsspanningsbereik: DC20V~50V
➢ Max. piekstroom: 5,6A
➢ Communicatie-interface: RS485
➢ Communicatieprotocol: Modbus RTU
➢ Zelfregulering motorparameters
➢ Voorzien van overspannings- en overstroombeveiligingsfuncties, etc. 2.2 Opslag- en montageomgeving
➢ Opslagtemperatuur: -20°C~65°C
➢ Bedrijfstemperatuur: 0°C~50°C
➢ Bedrijfsvochtigheid: 40~90%RH (zonder condensatie)
➢ Trillingsfrequentie: < 0,5G (4,9m/s2), 10~60 Hz (niet-continue werking)
➢ Plaatsen met stof, olievlekken, corrosieve gassen, hoge luchtvochtigheid en trillingen moeten worden vermeden.
➢ Brandbare gassen en geleidend stof moeten verboden worden

Technische parameter

● Ingangsspanningsbereik: DC20V~50v
● Maximale piekstroom: 5,6A
● Onderverdelingsbereik: 200~25600ppr
● Pulsvorm: puls +richting
● Impulsresponsfrequentie: 0~200 KHz
● Auto-tuningfunctie voor motorparameters
● Met beveiligingsfuncties zoals overspanning, overstroom, trackingfout buiten tolerantie, enz.

Omgevingsparameters

● Opslagtemperatuur: -20° ℃~65 ℃
● Bedrijfstemperatuur: 0° ℃~50 ℃
● Bedrijfsvochtigheid: 40~90%RH (niet-condenserend)
● Trillingsfrequentie: minder dan 0,5G (4,9 m/s2) 10 Hz ~ 55 Hz (discontinue werking)
● Vermijd stof, olievlekken, corrosieve gassen, plaatsen met te veel vocht en te sterke trillingen, en verbied brandbaar gas en geleidend stof

Beschrijving aandrijffunctie

Rijfunctie	Instructies
Microstap onderverdeling instellen	Er kunnen 15 microstap-onderverdelingen voor de bestuurder worden ingesteld via de 4 draaischakelaars SW5~SW8. De bestuurder moet worden gestopt tijdens het instellen van de onderverdeling. Zie de instructies op het bestuurderspaneel voor instellingen voor microstap-onderverdeling.
Uitgangsstroom instelling	Er kunnen 8 uitgangsstromen voor de driver worden ingesteld via 3 draaischakelaars SW1~SW3. Zie de instructies op het bestuurderspaneel voor de uitgangsstroominstellingen.
Automatische halfstroomfunctie	De automatische halfstroomfunctie kan voor de driver worden ingesteld via schakelaar SW4. UIT betekent dat de ruststroom op de helft is ingesteld bedrijfsstroom; AAN betekent dat ruststroom en dynamische stroom hetzelfde zijn. Voor algemeen gebruik moet SW4 op UIT worden gezet verminderen de warmteontwikkeling van de motor en de bestuurder en verbeteren de betrouwbaarheid. Ongeveer 0,3 seconde nadat de pulstrein stopt, zal de stroom automatisch met 50% afnemen (werkelijke waarde 55%) en theoretisch zal de warmteontwikkeling met 65% afnemen.
Signaalinterface	PUL+ en PUL-zijn positieve en negatieve aansluitingen voor pulssignaalbesturing; DIR+ en DIR- zijn positieve en negatieve aansluitingen van het richtingssignaal; ENA+ en ENA- zijn positieve en negatieve aansluitingen van vrijgavesignalen.
Motorinterface	A+en A-verbinden met positieve en negatieve aansluitingen van A-fasewikkeling van stappenmotor; B+ en B- worden aangesloten op de positieve en negatieve aansluitingen van de B-fasewikkeling van de stappenmotor. Wanneer de fasewikkelingen A en B worden verwisseld, wordt de draairichting van de motor omgekeerd.
Stekker	DC/AC-voeding, ingangsspanningsbereik werking: 20 ~ 50 VDC, 36 VDC ingangsspanning wordt aanbevolen, de voeding moet hoger zijn dan 100 W.
Indicatielampje	Er zit 1 groen indicatielampje en 1 rood indicatielampje op de Driver. De groene is een stroomindicatielampje, deze gaat branden wanneer de bestuurder op de voeding is aangesloten; de rode is een storingsindicatielampje, deze gaat branden wanneer er sprake is van overspanning of overstroom. Het rode indicatielampje gaat uit nadat de storing is verholpen. Een storing van de bestuurder kan alleen worden verholpen door de voeding opnieuw aan te sluiten en opnieuw te gebruiken.
Installatie Opmerkingen	Afmetingen van de driver: 117 x 78 x 34 mm, installatieafstand van de gaten: 111 mm. Zowel horizontale als verticale installaties kunnen worden geselecteerd (verticale installatie wordt aanbevolen). De driver moet dicht tegen een metalen kast worden geïnstalleerd voor warmteafvoer.

Parameterinstelling

Onderverdelingsprecisie, dynamische en half/volledige stromen kunnen voor de MC556E Driver als volgt worden ingesteld via een 8-bits draaischakelaar:

Werkende huidige instelling

Uitgangspiekstroom	Uitgangsgemiddelde stroom	SW1	SW2	SW3
1,4A	1,0A	uit	uit	uit
2.1A	1,5A	op	uit	uit
2,7A	1,9A	uit	op	uit
3,2A	2,3A	op	op	uit
3,8A	2,7A	uit	uit	op
4,3A	3.1A	op	uit	op
4,9A	3,5A	uit	op	op
5,6A	4,0A	op	op	op

Inbouwmaat (eenheid: mm)

Instelling van microstap-onderverdeling

Stappen/revolutie	SW5	SW6	SW7	SW8
Standaard	op	op	op	op
400	uit	op	op	op
800	op	uit	op	op
1600	uit	uit	op	op
3200	op	op	uit	op
6400	uit	op	uit	op
12800	op	uit	uit	op
25600	uit	uit	uit	op
1000	op	op	op	uit
2000	uit	op	op	uit
4000	op	uit	op	uit
5000	uit	uit	op	uit
8000	op	op	uit	uit
10000	uit	op	uit	uit
20000	op	uit	uit	uit
25000	uit	uit	uit	uit

Lichuan fabriek productieproducten Machine

Snijmachine
Coatingapparatuur
Vezellaser markeermachine
Schroevenmachine
Testmachine
UV-printer

Automatische soldeermachine
Koppeltestmachine vasthouden
Schroefmachine
Oscillograafmachine

Industriële toepassingen

Robotarm
Laser snij machine
3d printen
CNC machine
Automatische bevestiging
Graveermachine
