Intelligente 2-fase hybride motordriver

Koop een intelligente 2-fase hybride motordriver gemaakt in China. LICHUAN® is een fabrikant en leverancier van intelligente 2-fase hybride motordrivers in China.

Stuur onderzoek

Productomschrijving

Groothandel nieuwste intelligente 2-fase hybride motordriver gemaakt in China. LICHUAN® is een fabrikant en leverancier van intelligente 2-fase hybride motordrivers in China.

product Introductie

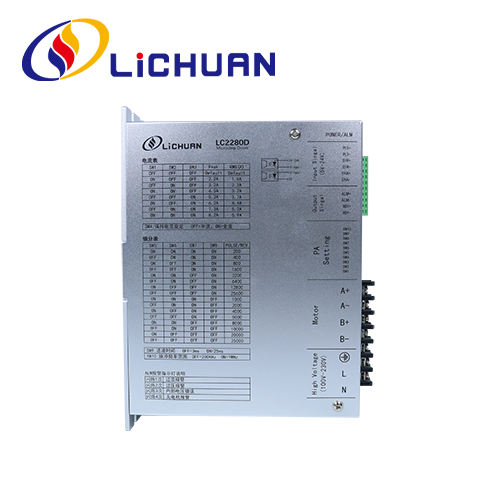

LC2280D is een nieuwe generatie digitale tweefasige stappenaandrijving, ontwikkeld op basis van de 32-bit DSP-technologie. De stuursignaalstekker is aangepast ten opzichte van die van oude modellen, waardoor de bediening eenvoudiger is. Aan de drive is een draaischakelaar toegevoegd die het mogelijk maakt om te schakelen tussen pulsinvoermodi van 1 MHz en 200 Hz, waardoor het interferentieprobleem dat soms voorkomt effectief wordt opgelost en de producttoepassing populairder wordt. Deze aandrijving combineert geavanceerdere algoritmen, waardoor het geluid dat de motor tijdens bedrijf veroorzaakt aanzienlijk wordt verminderd en de motor stabieler en betrouwbaarder draait. Deze LC2280D driver komt overeen met de Nema42 hybride stappenmotor. Raadpleeg de handleiding van de driver als u meer informatie wilt.

Product specificaties

➢ Ingangsspanningsbereik: AC110V~280V
➢ Max. piekstroom: 7,0A
➢ Onderverdelingsbereik: 400~60000ppr
➢ Pulsvorm: puls + richting (dubbele puls niet ondersteund)
➢ Pulsresponsfrequentie: 0~1MHz
➢ Wanneer de puls 1,5 seconde stopt, wordt de spoelstroom automatisch verlaagd tot de helft van de ingestelde waarde waarde
➢ Voorzien van beschermingsfuncties tegen overspanning, overstroom en motorfaseverlies, etc.

Bedrijfsomgeving en parameters

● Ingangsspanningsbereik: AC110V~280V
● Maximale piekstroom: 7,0A
● Onderverdelingsbereik: 400~60000ppr
● Pulsvorm: puls + richting (ondersteunt geen dubbele puls)
● Impulsresponsfrequentie: 0~1MHz
● De puls stopt gedurende 1,5 seconde en de spoelstroom wordt automatisch uitgevoerd teruggebracht tot de helft van de ingestelde waarde
● Met overspanning, overstroom; motorgebrek aan gelijke beschermingsfunctie

Omgevingsparameters

● Opslagtemperatuur: -20° ℃~65 ℃ · Bedrijfstemperatuur: 0 ℃~50 ℃
● Bedrijfsvochtigheid: 40~90%RH (niet-condenserend)
● Trillingsfrequentie: minder dan 0,5G (4,9 m/s2) 10 Hz ~ 55 Hz (discontinue werking)
● Vermijd stof, olievlekken, corrosieve gassen, plaatsen met te veel vocht en te sterke trillingen, en verbied brandbaar gas en geleidend stof

Beschrijving aandrijffunctie

Rijfunctie	Instructies
Microstap onderverdeling instellen	Het aantal microstap-onderverdelingen van de driver wordt ingesteld door vier DIP-schakelaars SW5~SW8. Er zijn in totaal 16 microstap-onderverdelingen. Wanneer de gebruiker onderverdelingen instelt, moet de bestuurder eerst worden gestopt. Volg voor het instellen van de score de instructies op het bestuurderspaneel.
Uitgangsstroom instelling	De uitgangsstroom van de driver wordt ingesteld door vier DIP-schakelaars SW1~SW4, en er zijn in totaal 16 uitgangsstromen. Voor de specifieke uitgangsstroominstelling verwijzen wij u naar de beschrijving van het bestuurderspaneel.
Automatische halfstroomfunctie	Ongeveer 0,3 seconden nadat de pulstrein stopt, wordt de stroom automatisch met 50% verminderd (de werkelijke waarde is 55%) en de warmte De opwekking wordt theoretisch met 65% verminderd, wat de warmteontwikkeling van de motor en de driver vermindert en de betrouwbaarheid verbetert
Signaalinterface	PUL+ en PUL- zijn de positieve en negatieve uiteinden van het stuurpulssignaal; DIR+ en DIR-zijn de positieve en negatieve uiteinden van het richtingssignaal: ENA+ en ENA- zijn de positieve en negatieve uiteinden van het vrijgavesignaal, ALM+ en ALM- zijn de alarmsignaaluitvoer, RDY+ en RDY- zijn gereed voor signaaluitvoer.
Motorinterface	A+ en A- zijn verbonden met de positieve en negatieve uiteinden van de A-fasewikkeling van de stappenmotor; B+ en B- zijn verbonden met de positieve en negatieve uiteinden van de B-fasewikkeling van de stappenmotor. Wanneer de tweefasige wikkelingen A en B worden verwisseld, kan de draairichting van de motor worden omgekeerd.
Stekker	Aangedreven door wisselstroom, werkingangsspanningsbereik: 110V ~ 280VAC
Indicatielampje	De schijf heeft twee indicatielampjes, rood en groen. Het groene lampje is de stroomindicator, die altijd brandt als de schijf is ingeschakeld; het rode lampje is de storingsindicator, die altijd brandt als er sprake is van een overspannings- of overstroomstoring. Nadat de storing is verholpen, gaat het rode lampje uit. Wanneer de schijf uitvalt, kan alleen een uit- en weer inschakelen de fout verhelpen.
Installatie Opmerkingen	De externe afmetingen van de driver zijn: 203 x 147 x 78 mm en de afstand van het montagegat is 193 mm. Hij kan horizontaal worden geïnstalleerd of verticaal (verticale installatie wordt aanbevolen). Bij installatie moet deze zich dicht bij de metalen kast bevinden om de warmteafvoer te vergemakkelijken.

Parameterinstelling

De LC2722D-driver gebruikt een tien-bits DIP-schakelaar om de onderverdeling precisie, dynamische stroom, filtering en pulsfrequentie in te stellen, die als volgt in detail worden beschreven:

Werkende huidige instelling

Huidig	SW1	SW2	SW3	SW4
1.2	uit	uit	uit	uit
1.5	uit	uit	uit	op
2.0	uit	uit	op	uit
2.3	uit	uit	op	op
2.5	uit	op	uit	uit
3.0	uit	op	uit	op
3.2	uit	op	op	uit
3.6	uit	op	op	op
4.0	op	uit	uit	uit
4.5	op	uit	uit	op
5.0	op	uit	op	uit
5.3	op	uit	op	op
5.8	op	op	uit	uit
6.2	op	op	uit	op
6.5	op	op	op	uit
7.0	op	op	op	op

Inbouwmaat (eenheid: mm)

Instelling van microstap-onderverdeling

Onderverdeling	SW5	SW6	SW7	SW8
400	op	op	op	op
500	op	op	op	uit
600	op	op	uit	op
800	op	op	uit	uit
1000	op	uit	op	op
1200	op	uit	op	uit
2000	op	uit	uit	op
3000	op	uit	uit	uit
4000	uit	op	op	op
5000	uit	op	op	uit
6000	uit	op	uit	op
10000	uit	op	uit	uit
8000	uit	uit	op	op
20000	uit	uit	op	uit
30000	uit	uit	uit	op
60000	uit	uit	uit	uit

Lichuan fabriek productieproducten Machine

Snijmachine
Coatingapparatuur
Vezellaser markeermachine
Schroevenmachine
Testmachine
UV-printer

Automatische soldeermachine
Koppeltestmachine vasthouden
Schroefmachine
Oscillograafmachine

Industriële toepassingen

Robotarm
Laser snij machine
3d printen
CNC machine
Automatische bevestiging
Graveermachine
