Ultragladde 2-fase hybride stappenmotordriver

Productomschrijving

Lage prijs kwaliteit Ultragladde 2-fase hybride stappenmotordriver op voorraad. LICHUAN® is een fabrikant en leverancier van ultragladde 2-fase hybride stappenmotordrivers in China.

product Introductie

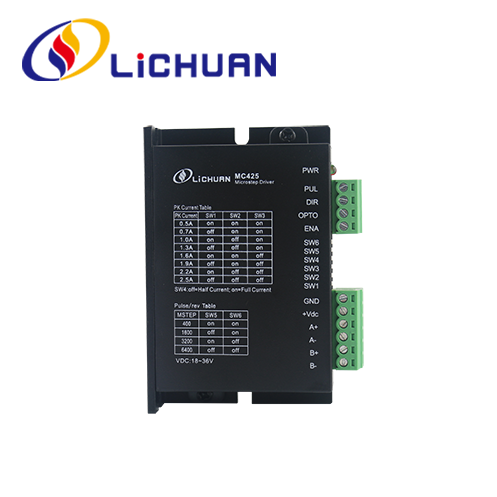

MC425E maakt gebruik van de nieuwste speciale DSP-chip- en servobesturingstechnologieën voor motorbesturing, lost problemen met ontbrekende stappen voor open-lus stappenmotoren volledig op, verbetert uiteraard de motorprestaties bij hoge snelheid, vermindert de warmteontwikkeling en trillingen van de motor, verhoogt de verwerkingssnelheid en precisie van de machine, vermindert energieverbruik. is van toepassing op 2-fase Nema17 hybride stappenmotoren, is handig voor het upgraden van traditionele stappenmotoroplossingen en verlaagt de kosten aanzienlijk.

MC425E-functies

● Ingangsspanningsbereik: DC18V~36V
● Maximale piekstroom: 2,5A
● Onderverdelingsbereik: 400~6400ppr
● Pulsvorm: puls + richting
● Impulsresponsfrequentie: 0~200 KHz
● Auto-tuning-functie voor motorparameters Met beveiligingsfuncties zoals overspanning, overstroom, trackingfout buiten tolerantie, enz.
● Meer details Raadpleeg de driverhandleiding in de “download”-catalogus.

Technische parameter

● Ingangsspanningsbereik: DC18V~36V
● Maximale piekstroom: 2,5A
● Onderverdelingsbereik: 400~6400ppr
● Pulsvorm: puls +richting
● Impulsresponsfrequentie: 0~200 KHz
● Auto-tuningfunctie voor motorparameters
● Met beveiligingsfuncties zoals overspanning, overstroom, trackingfout buiten tolerantie, enz.

Omgevingsparameters

● Opslagtemperatuur: -20 ℃~65 ℃
● Bedrijfstemperatuur: 0 ℃~50 ℃
● Bedrijfsvochtigheid: 40~90%RH (niet-condenserend)
● Trillingsfrequentie: minder dan 0,5G (4,9 m/s2) 10 Hz ~ 55 Hz (discontinue werking)
● Vermijd stof, olievlekken, corrosieve gassen, plaatsen met te veel vocht en te sterke trillingen, en verbied brandbaar gas en geleidend stof

Beschrijving aandrijffunctie

Rijfunctie	Instructies
Microstap onderverdeling instellen	Voor de Driver kunnen 4 microstap-onderverdelingen worden ingesteld via 2 draaischakelaars SW5~SW6. De bestuurder moet worden gestopt tijdens het instellen van de onderverdeling. Zie de instructies op het bestuurderspaneel voor instellingen voor microstap-onderverdeling.
Uitgangsstroom instelling	Er kunnen 8 uitgangsstromen voor de driver worden ingesteld via 3 draaischakelaars SW1~SW3. Zie de instructies op het bestuurderspaneel voor de uitgangsstroominstellingen.
Automatische halfstroomfunctie	De automatische halfstroomfunctie kan voor de driver worden ingesteld via schakelaar SW4. UIT betekent dat de ruststroom op de helft is ingesteld bedrijfsstroom; AAN betekent dat ruststroom en dynamische stroom hetzelfde zijn. SW4 moet voor algemeen gebruik op OFF worden ingesteld om de warmteontwikkeling van de motor en de bestuurder te verminderen en de betrouwbaarheid te verbeteren. Ongeveer 0,3 seconde nadat de pulstrein stopt, zal de stroom verdwijnen automatisch 50% verminderen (werkelijke waarde 55%) en theoretisch zal de warmteopwekking 65% verminderen.
Signaalinterface	PULis de negatieve pool van pulssignaalcontrole; DIR is de negatieve pool van het richtingssignaal; ENA is de negatieve pool van het activeringssignaal; OPT is de positieve aansluiting van het puls-/richtings-/inschakelsignaal (5V openbare aansluiting).
Motorinterface	A+ en A- worden aangesloten op de positieve en negatieve aansluitingen van de A-fasewikkeling van de stappenmotor; B+ en B- worden aangesloten op de positieve en negatieve aansluitingen van de B-fasewikkeling van de stappenmotor. Wanneer de fasewikkelingen A en B worden verwisseld, wordt de draairichting van de motor omgekeerd.
Stekker	DC-voeding, ingangsspanningsbereik: 18V-36VDC, 24V DC wordt aanbevolen
Indicatielampje	Er zit 1 groen indicatielampje en 1 rood indicatielampje op de Driver. De groene is een stroomindicatielampje, deze gaat branden wanneer de bestuurder op de voeding is aangesloten; de rode is een storingsindicatielampje, deze gaat branden wanneer er sprake is van overspanning of overstroom. Het rode indicatielampje gaat uit nadat de storing is verholpen. Een storing van de bestuurder kan alleen worden verholpen door de voeding opnieuw aan te sluiten en opnieuw te gebruiken.
Installatie Opmerkingen	Afmetingen van de driver: 86x55x20,5 mm, installatieafstand van de gaten: 79 mm. Zowel horizontale als verticale installaties kunnen worden geselecteerd (verticale installatie wordt aanbevolen). De driver moet dicht tegen de metalen kast worden geïnstalleerd voor warmteafvoer.

Parameterinstelling

Onderverdelingsprecisie, dynamische en half/volledige stromen kunnen als volgt worden ingesteld voor de MC425E Driver via een 6-bits draaischakelaar:

Werkende huidige instelling

Uitgangspiekstroom	SW1	SW2	SW3
0,5A	op	op	op
0,7A	uit	op	op
1,0A	op	uit	op
1,3A	uit	uit	op
1,6A	op	op	uit
1,9A	uit	op	uit
2,2A	op	uit	uit
2,5A	uit	uit	uit

Inbouwmaat (eenheid: mm)

Instelling van microstap-onderverdeling

Steps/revolution	SW5	SW6
400	op	op
1600	uit	op
3200	op	uit
6400	uit	uit

Lichuan fabriek productieproducten Machine

Snijmachine
Coatingapparatuur
Vezellaser markeermachine
Schroevenmachine
Testmachine
UV-printer

Automatische soldeermachine
Koppeltestmachine vasthouden
Schroefmachine
Oscillograafmachine

Industriële toepassingen

Robotarm
Laser snij machine
3d printen
CNC machine
Automatische bevestiging
Graveermachine
