Digitale 4-fase stappenmotordriver voor stappenmotoren

LICHUAN® digitale 4-fase stappenmotor voor stappenmotoren heeft een karakteristiek ontwerp en praktische prestaties en een concurrerende prijs. Neem gerust contact met ons op voor meer informatie over de digitale 4-fase stappenmotor voor stappenmotoren.

Stuur onderzoek

Productomschrijving

LICHUAN® is een digitale 4-fase stappenmotor voor stappenmotorenfabrikanten en leveranciers in China die een digitale 4-fase stappenmotor voor stappenmotoren kunnen groothandel. Wij kunnen professionele service en een betere prijs voor u bieden. Als u geïnteresseerd bent in digitale 4-fase stappenmotordrivers voor stappenmotoren, neem dan contact met ons op. Wij volgen de kwaliteit van de zekerheid dat de prijs van het geweten, toegewijde service.

product Introductie

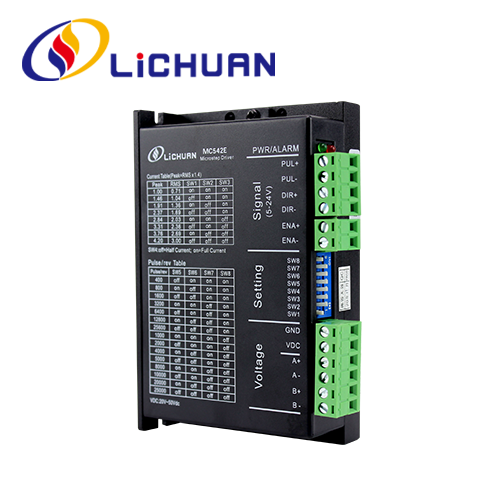

MC542E is een nieuwe generatie digitale 2-fase hybride stappenmotoraandrijving gebaseerd op een DSP met geavanceerd besturingsalgoritme. Willekeurige microstepping binnen 128 en elke huidige waarde binnen de nominale stroom kan worden ingesteld op basis van de behoeften van de gebruiker. Hierdoor wordt de functie van automatische identificatie van motorparameters binnenin vergroot, kunnen overeenkomstige bedrijfsparameters worden ingesteld voor verschillende motoren, waardoor motoren soepel draaien met kleiner geluid. Het is geschikt voor het aandrijven van 2-fasige Nema17, Nema23 hybride stappenmotoren.

MC542E-functies

● Voedingsspanning: 20~50 VDC;
● Uitgangsstroom: 1,0 A~4,2 A;
● Pulsingangsfrequentie: 200 KHz;
● 15 selecteerbare resoluties tot 25.600 stappen/omw;
● TTL-compatibele en optisch geïsoleerde ingang;
● Zuiver-sinusvormige stroomregeltechnologie;
● Zelfaanpassende technologie;
● Ondersteuning van PUL/DIR- en CW/CCW-modi;
● Beveiliging tegen kortsluiting, overspanning en overstroom; · Automatische ruststroomreductie

Technische parameter

● Ingangsspanningsbereik: DC20V~40V
● Maximale piekstroom: 4,2A
● Onderverdelingsbereik: 200~25600ppr
● Pulsvorm: puls + richting
● Impulsresponsfrequentie: 0~200 KHz
● Auto-tuningfunctie voor motorparameters
● Met beveiligingsfuncties zoals overspanning, overstroom, trackingfout buiten tolerantie, enz.

Toepassingen

Suitable for a wide range of stepping motors, from NEMA size 17 to 34. It can be used in various kinds of machines, such as X-Y tables, engraving machines, labeling machines, laser cutters, pick-place devices, and so on. Particularly adapt to the applications desired with low noise, low heating, high speed and high precision.

Technische parameter

● Ingangsspanningsbereik: DC20V~50V Maximale piekstroom: 4,2A
● Onderverdelingsbereik: 200~25600ppr
● Pulsvorm: puls + richting
● Impulsresponsfrequentie: 0~200 KHz
● Auto-tuningfunctie voor motorparameters
● Met beveiligingsfuncties zoals overspanning, overstroom, trackingfout buiten tolerantie, enz.

Omgevingsparameters

● Opslagtemperatuur: -20 ℃~65 ℃
● Bedrijfstemperatuur: 0 ℃~50 ℃
● Bedrijfsvochtigheid: 40~90%RH (niet-condenserend)
● Trillingsfrequentie: minder dan 0,5G (4,9 m/s2) 10 Hz ~ 55 Hz (discontinue werking)
● Vermijd stof, olievlekken, corrosieve gassen, plaatsen met te veel vocht en te sterke trillingen, en verbied brandbaar gas en geleidend stof

Beschrijving aandrijffunctie

Rijfunctie	Instructies
Microstap onderverdeling instellen	Voor de Driver kunnen 15 microstap-onderverdelingen worden ingesteld via de 4 draaischakelaars SW5~SW8. De bestuurder moet worden gestopt tijdens het instellen van de onderverdeling. Zie de instructies op het bestuurderspaneel voor instellingen voor microstap-onderverdeling
Uitgangsstroom instelling	Er kunnen 8 uitgangsstromen voor de driver worden ingesteld via 3 draaischakelaars SW1~SW3. Zie de instructies op het bestuurderspaneel voor de uitgangsstroominstellingen.
Automatische halfstroomfunctie	De automatische halfstroomfunctie kan voor de driver worden ingesteld via schakelaar SW4. UIT betekent dat de ruststroom op de helft is ingesteld bedrijfsstroom; AAN betekent dat ruststroom en dynamische stroom hetzelfde zijn. SW4 moet voor algemeen gebruik op OFF worden ingesteld om de warmteontwikkeling van de motor en de bestuurder te verminderen en de betrouwbaarheid te verbeteren. Ongeveer 0,3 seconde nadat de pulstrein stopt, zal de stroom verdwijnen automatisch 50% verminderen (werkelijke waarde 55%) en theoretisch zal de warmteopwekking 65% verminderen.
Signaalinterface	PUL+ en PUL- zijn positieve en negatieve aansluitingen voor pulssignaalbesturing; DIR+ en DIR- zijn positieve en negatieve aansluitingen van richtingssignalen, ENA+ en ENA- zijn positieve en negatieve aansluitingen van vrijgavesignalen.
Motorinterface	A+ en A- worden aangesloten op de positieve en negatieve aansluitingen van de A-fasewikkeling van de stappenmotor; B+ en B- worden aangesloten op positieve en negatieve klemmen. Wanneer de A- en B-fasewikkelingen worden verwisseld, wordt de motorrichting omgekeerd;
Stekker	DC-voeding, ingangsspanningsbereik werking: 20V ~ 50VDC, 36VDC bedrijfsspanning wordt aanbevolen, de voeding moet hoger zijn dan 100W.
Indicatielampje	Er zit 1 groen indicatielampje en 1 rood indicatielampje op de Driver. De groene is een stroomindicatielampje, deze gaat branden wanneer de bestuurder op de voeding is aangesloten; de rode is een storingsindicatielampje, deze gaat branden wanneer er sprake is van overspanning of overstroom. Het rode indicatielampje gaat uit nadat de storing is verholpen. Het falen van de driver kan alleen worden verholpen door de voeding opnieuw aan te sluiten en opnieuw te gebruiken.
Installatie Opmerkingen	Afmetingen van de driver: 117x78x34mm, installatieafstand van de gaten: 111mm. Zowel horizontale als verticale installaties kunnen worden geselecteerd (verticale installatie wordt aanbevolen). De driver moet dicht tegen de metalen kast worden geïnstalleerd voor warmteafvoer.

Parameterinstelling

Onderverdelingsprecisie, dynamische en half/volledige stromen kunnen als volgt worden ingesteld voor de MC542E-driver via een 8-bits draaischakelaar:

Werkende huidige instelling

Uitgangspiekstroom	Output average current	SW1	SW2	SW3
1,0A	0,71A	op	op	op
1,46A	1,04A	uit	op	op
1,91A	1,36A	op	uit	op
2,37A	1,69A	uit	uit	op
2,84A	2.03A	op	op	uit
3.31A	2,36A	uit	op	uit
3,76A	2,69A	op	uit	uit
4,2A	3,0A	uit	uit	uit

Inbouwmaat (eenheid: mm)

Instelling van microstap-onderverdeling

Stappen/revolutie	SW5	SW6	SW7	SW8
Standaard	op	op	op	op
400	uit	op	op	op
800	op	uit	op	op
1600	uit	uit	op	op
3200	op	op	uit	op
6400	uit	op	uit	op
12800	op	uit	uit	op
25600	uit	uit	uit	op
1000	op	op	op	uit
2000	uit	op	op	uit
4000	op	uit	op	uit
5000	uit	uit	op	uit
8000	op	op	uit	uit
10000	uit	op	uit	uit
20000	op	uit	uit	uit
25000	uit	uit	uit	uit
