Betrouwbare 2-fasenmotordriver voor stappenmotoren

Hot Selling lage prijs betrouwbare 2-fase motordriver voor stappenmotoren. LICHUAN® is een betrouwbare tweefasige motordriver voor fabrikant en leverancier van stappenmotoren in China.

Stuur onderzoek

Productomschrijving

LICHUAN® is een professionele fabrikant en leverancier van een betrouwbare 2-fasige motordriver voor stappenmotoren in China. Als u op zoek bent naar de beste betrouwbare 2-fasenmotordriver voor stappenmotoren met een lage prijs, neem dan nu contact met ons op!

product Introductie

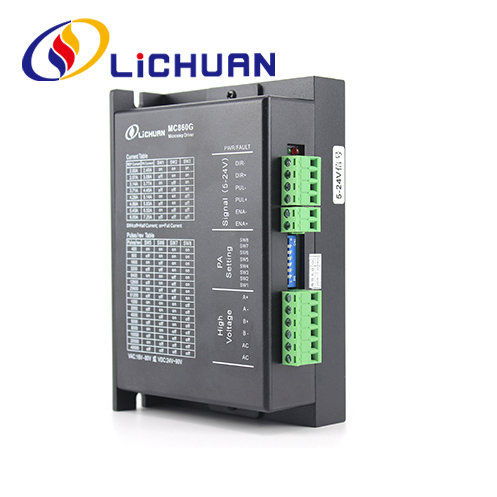

MC860G maakt gebruik van de nieuwste speciale DSP-chip- en servobesturingstechnologieën voor motorbesturing, lost volledig ontbrekende problemen op voor open-lus stappenmotoren, verbetert uiteraard de motorprestaties bij hoge snelheid, vermindert de warmteontwikkeling en trillingen van de motor, verhoogt de verwerkingssnelheid en precisie van de machine, vermindert energieverbruik. is van toepassing op 2-fase Nema34 hybride stappenmotoren, is handig voor het upgraden van traditionele stappenmotoroplossingen en verlaagt de kosten aanzienlijk.

MC860G-functies

● Ingangsspanningsbereik: DC24V~110V/AC18V~80V
● Maximale piekstroom: 7,2A
● Onderverdelingsbereik: 400~51200ppr
● Pulsvorm: puls + richting
● Impulsresponsfrequentie: 0~200 KHz
● Auto-tuning-functie voor motorparameters Met beveiligingsfuncties zoals overspanning, overstroom, trackingfout buiten tolerantie, etc.

Technische parameter

● Ingangsspanningsbereik: DC24V~110V/AC18V~80V Maximale piekstroom: 7,2A
● Onderverdelingsbereik: 400~51200ppr
● Pulsvorm: puls + richting
● Impulsresponsfrequentie: 0~200 KHz
● Auto-tuningfunctie voor motorparameters
● Met beveiligingsfuncties zoals overspanning, overstroom, trackingfout buiten tolerantie, enz.

Omgevingsparameters

● Opslagtemperatuur: -20°C~65 ℃ · Bedrijfstemperatuur: 0 ℃~50 ℃
● Bedrijfsvochtigheid: 40~90%RH (niet-condenserend)
● Trillingsfrequentie: minder dan 0,5G (4,9 m/s2) 10 Hz ~ 55 Hz (discontinue werking)
● Vermijd stof, olievlekken, corrosieve gassen, plaatsen met te veel vocht en te sterke trillingen, en verbied brandbaar gas en geleidend stof

Beschrijving aandrijffunctie

Rijfunctie	Instructies
Microstap onderverdeling instellen	Voor de Driver kunnen 15 microstap-onderverdelingen worden ingesteld via de 4 draaischakelaars SW5~SW8. De bestuurder moet worden gestopt tijdens het instellen van de onderverdeling. Zie de instructies op het bestuurderspaneel voor instellingen voor microstap-onderverdeling
Uitgangsstroom instelling	Er kunnen 8 uitgangsstromen voor de driver worden ingesteld via 3 draaischakelaars SW1~SW3. Zie de instructies op het driverpaneel voor instellingen voor de uitgangsstroom.
Automatische halfstroomfunctie	De automatische halfstroomfunctie kan voor de driver worden ingesteld via schakelaar SW4. UIT betekent dat de ruststroom op de helft is ingesteld bedrijfsstroom; AAN betekent dat ruststroom en dynamische stroom hetzelfde zijn. Voor algemeen gebruik moet SW4 op UIT worden gezet verminderen de warmteontwikkeling van de motor en de bestuurder en verbeteren de betrouwbaarheid. Ongeveer 0,3 seconde nadat de pulstrein stopt, zal de stroom automatisch met 50% afnemen (werkelijke waarde 55%) en theoretisch zal de warmteontwikkeling met 65% afnemen.
Signaalinterface	PUL+ en PUL-zijn positieve en negatieve aansluitingen voor pulssignaalbesturing; DIR+ en DIR- zijn positieve en negatieve aansluitingen van het richtingssignaal; ENA+ en ENA- zijn positieve en negatieve aansluitingen van vrijgavesignalen.
Motorinterface	A+ en A- worden aangesloten op de positieve en negatieve aansluitingen van de A-fasewikkeling van de stappenmotor; B+ en B- worden aangesloten op de positieve en negatieve aansluitingen van de B-fasewikkeling van de stappenmotor. Wanneer de fasewikkelingen A en B worden verwisseld, wordt de draairichting van de motor omgekeerd.
Stekker	Aangedreven door AC/DC-voeding, het spanningsbereik is 24~110VDC of 18~80VAC, en de aansluitingen zijn niet verdeeld in positieve en negatieve polen. Aanbevolen voeding DC 48V, vermogen groter dan 250W.
Indicatielampje	Er zit 1 groen indicatielampje en 1 rood indicatielampje op de Driver. De groene is een stroomindicatielampje, deze gaat branden wanneer de bestuurder op de voeding is aangesloten; de rode is een storingsindicatielampje, deze gaat branden wanneer er sprake is van overspanning of overstroom. Het rode indicatielampje gaat uit nadat de storing is verholpen. Het falen van de driver kan alleen worden verholpen door de voeding opnieuw aan te sluiten en opnieuw te gebruiken.
Installatie Opmerkingen	Afmetingen van de driver: 150 x 97,5 x 52,6 mm, installatieafstand van de gaten: 138,5 mm. Zowel horizontale als verticale installaties kunnen worden geselecteerd (verticale installatie wordt aanbevolen). De driver moet dicht tegen de metalen kast worden geïnstalleerd voor warmteafvoer.

Parameterinstelling

Onderverdelingsprecisie, bedrijfs- en half-/volledige stroom kunnen voor de MC860G Driver als volgt worden ingesteld via de 8-bit draaischakelaar:

Werkende huidige instelling

Uitgangspiekstroom	Uitgangsgemiddelde stroom	SW1	SW2	SW3
2,4A	2,0A	op	op	op
3.08A	2,57A	uit	op	op
3,77A	3.14A	op	uit	op
4,45A	3,71A	uit	uit	op
5.14A	4,28A	op	op	uit
5,83A	4,86A	uit	op	uit
6,52A	5.43A	op	uit	uit
7,2A	6,0A	uit	uit	uit

Inbouwmaat (eenheid: mm)

Instelling van microstap-onderverdeling

Stappen/revolutie	SW5	SW6	SW7	SW8
400	op	op	op	op
800	uit	op	op	op
1600	op	uit	op	op
3200	uit	uit	op	op
6400	op	op	uit	op
12800	uit	op	uit	op
25600	op	uit	uit	op
51200	uit	uit	uit	op
1000	op	op	op	uit
2000	uit	op	op	uit
4000	op	uit	op	uit
5000	uit	uit	op	uit
8000	op	op	uit	uit
10000	uit	op	uit	uit
20000	op	uit	uit	uit
40000
