Productomschrijving

China Fabriek Kosteneffectieve 2-fase stappenmotor stappenmotor op voorraad. LICHUAN® is een kosteneffectieve fabrikant en leverancier van stappenmotorstappen met twee fasen in China.

product Introductie

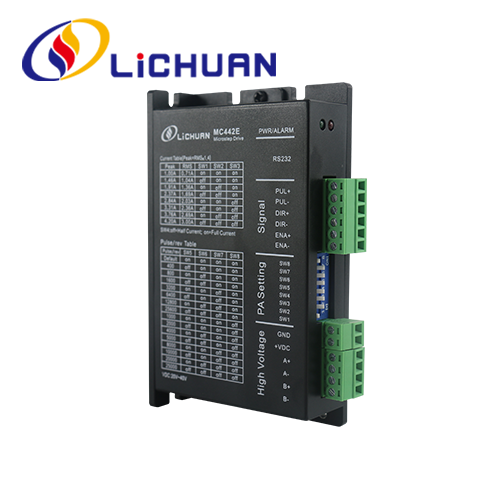

MC442E maakt gebruik van de nieuwste speciale DSP-chip- en servobesturingstechnologieën voor motorbesturing, lost volledig ontbrekende problemen op voor open-lus stappenmotoren, verbetert uiteraard de motorprestaties bij hoge snelheid, vermindert de warmteontwikkeling en trillingen van de motor, verhoogt de verwerkingssnelheid en precisie van de machine, vermindert energieverbruik. geldt voor 2-fase Nema17 Nema23 hybride stappenmotoren, is handig voor het upgraden van traditionele stappenmotoroplossingen en verlaagt de kosten aanzienlijk.

MC442E-functies

● Ingangsspanningsbereik: DC20V~40V
● Maximale piekstroom: 4,2A
● Onderverdelingsbereik: 200~25600ppr
● Pulsvorm: puls + richting
● Impulsresponsfrequentie: 0~200 KHz
● Auto-tuning-functie voor motorparameters Met beveiligingsfuncties zoals overspanning, overstroom, trackingfout buiten tolerantie, etc.

Technische parameter

● Ingangsspanningsbereik: DC20V~40V
● Maximale piekstroom: 4,2A
● Onderverdelingsbereik: 200~25600ppr
● Pulsvorm: puls + richting
● Impulsresponsfrequentie: 0~200 KHz
● Auto-tuningfunctie voor motorparameters
● Met beveiligingsfuncties zoals overspanning, overstroom, trackingfout buiten tolerantie, enz.

Omgevingsparameters

● Opslagtemperatuur: -20° ℃~65 ℃
● Bedrijfstemperatuur: 0° ℃~50 ℃
● Bedrijfsvochtigheid: 40~90%RH (niet-condenserend)
● Trillingsfrequentie: minder dan 0,5G (4,9 m/s2) 10 Hz ~ 55 Hz (discontinue werking)
● Vermijd stof, olievlekken, corrosieve gassen, plaatsen met te veel vocht en te sterke trillingen, en verbied brandbaar gas en geleidend stof

Beschrijving aandrijffunctie

Rijfunctie	Instructies
Microstap onderverdeling instellen	Er kunnen 16 microstap-onderverdelingen voor de bestuurder worden ingesteld via de 4 draaischakelaars SW5~SW8. De bestuurder moet worden gestopt tijdens het instellen van de onderverdeling. Zie de instructies op het bestuurderspaneel voor instellingen voor microstap-onderverdeling.
Uitgangsstroom instelling	Er kunnen 8 uitgangsstromen voor de driver worden ingesteld via 3 draaischakelaars SW1~SW3. Zie de instructies op het bestuurderspaneel voor de uitgangsstroominstellingen
Automatische halve stroomfunctie	De automatische halfstroomfunctie kan voor de driver worden ingesteld via schakelaar SW4. UIT betekent dat de ruststroom op de helft is ingesteld bedrijfsstroom; AAN betekent dat ruststroom en dynamische stroom hetzelfde zijn. Voor algemeen gebruik moet SW4 op UIT worden gezet verminderen de warmteontwikkeling van de motor en de bestuurder en verbeteren de betrouwbaarheid. Ongeveer 0,3 seconde nadat de pulstrein stopt, zal de stroom automatisch met 50% afnemen (werkelijke waarde 55%) en theoretisch zal de warmteontwikkeling met 65% afnemen.
Signaalinterface	PUL+ en PUL- zijn positieve en negatieve aansluitingen voor pulssignaalbesturing; DIR+ en DIR- zijn positieve en negatieve aansluitingen van het richtingssignaal; ENA+ en ENA- zijn positieve en negatieve aansluitingen van vrijgavesignalen.
Motorinterface	A+ en A- worden aangesloten op de positieve en negatieve aansluitingen van de A-fasewikkeling van de stappenmotor; B+ en B- worden aangesloten op de positieve en negatieve aansluitingen van de B-fasewikkeling van de stappenmotor. Wanneer de fasewikkelingen A en B worden verwisseld, wordt de draairichting van de motor omgekeerd.
Stekker	DC-voeding, ingangsspanningsbereik: 18V ~ 36V DC, 24V DC-bedrijfsspanning wordt aanbevolen, de voeding moet hoger zijn dan 100W.
Indicatielampje	Er zit 1 groen indicatielampje en 1 rood indicatielampje op de Driver. De groene is een stroomindicatielampje, deze gaat branden wanneer de bestuurder op de voeding is aangesloten; de rode is een storingsindicatielampje, deze gaat branden wanneer er sprake is van overspanning of overstroom. Het rode indicatielampje gaat uit nadat de storing is verholpen. Het falen van de driver kan alleen worden verholpen door de voeding opnieuw aan te sluiten en opnieuw te gebruiken.
Installatie Opmerkingen	Afmetingen van de driver: 116x69,2x26,5 mm, installatieafstand van gaten: 109 mm. Zowel horizontale als verticale installaties kunnen worden geselecteerd (verticale installatie wordt aanbevolen). De driver moet dicht tegen de metalen kast worden geïnstalleerd voor warmteafvoer

Parameterinstelling

Onderverdelingsprecisie, bedrijfs- en half-/volstroom kunnen voor de MC442E-driver als volgt worden ingesteld via een 8-bits draaischakelaar:

Werkende huidige instelling

Uitgangspiekstroom	Uitgangsgemiddelde stroom	SW1	SW2	SW3
1,0A	0,71A	op	op	op
1,46A	1,04A	uit	op	op
1,91A	1,36A	op	uit	op
2,37A	1,69A	uit	uit	op
2,84A	2.03A	op	op	uit
3.31A	2,36A	uit	op	uit
3,76A	2,69A	op	uit	uit
4,2A	3,0A	uit	uit	uit

Inbouwmaat (eenheid: mm)

Instelling van microstap-onderverdeling

Stappen/revolutie	SW5	SW6	SW7	SW8
Standaard	op	op	op	op
400	uit	op	op	op
800	op	uit	op	op
1600	uit	uit	op	op
3200	op	op	uit	op
6400	uit	op	uit	op
12800	op	uit	uit	op
25600	uit	uit	uit	op
1000	op	op	op	uit
2000	uit	op	op	uit
4000	op	uit	op	uit
5000	uit	uit	op	uit
8000	op	op	uit	uit
10000	uit	op	uit	uit
20000	op	uit	uit	uit
25000	uit	uit	uit	uit
