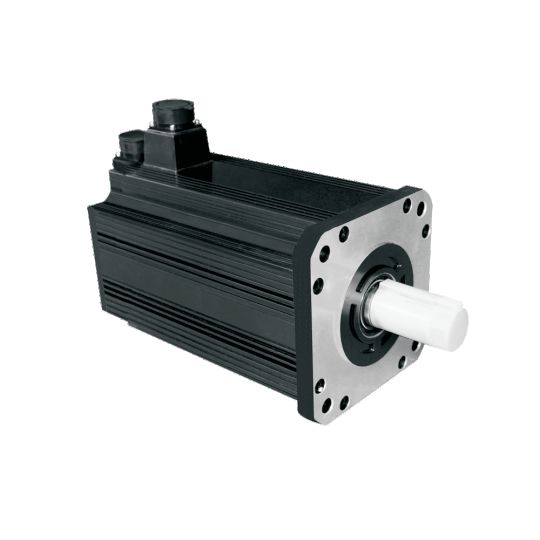

Grote AC-servomotor

LICHUAN® als professionele fabrikant willen wij u graag een grote AC-servomotor van hoge kwaliteit bieden. En wij bieden u de beste after-sales service en tijdige levering.

Stuur onderzoek

Productomschrijving

LICHUAN® heten u van harte welkom bij de groothandel 180 mm flensserie AC 220V servomotor vanuit onze fabriek. Onze producten zijn CE-gecertificeerd en beschikken momenteel over een grote hoeveelheid fabrieksinventaris. Wij bieden u goede service en fabriekskortingsprijzen

Grote AC-servomotor bevat 2,7 kW 3,0 kW 4,5 kW 2,9 kW 4,3 kW 3,7 kW 5,5 kW 7,5 kW 11 kW vermogensspecificaties, servomotor loopt soepel, het geluid is erg klein, geschikt voor een verscheidenheid aan zeer nauwkeurige besturingstoepassingen voor industriële automatiseringsapparatuur. De servomotor. Deze servomotor ondersteunt 2500ppr, 17-bits incrementele, 17-bits absolute encoder en Break, die een hoog houdkoppel en een hoge nominale snelheid hebben. Deze servomotor kan worden gebruikt in verschillende geautomatiseerde machines, zoals CNC, freesmachine, verpakkingsmachine, zak machine, laser, graveermachine, enz.

Technische specificaties

Motormodel	LCMT-27MOO-180M17215			LCMT-30MOO-180M19015						LCMT-45MOO-180M21520							LCMT-29MOO-180M27010
Nominaal vermogen (KW)	2.7			3.0						4.5							2.9
Nominale spanning (V)	220	380		220			380			220				380			220				380
Nominale stroom (A)	10.5	6.5		12			7.5			16				9.5			12				7.5
Geschatte snelheid (rpm)	1500			1500						2000							1000
Houdmoment (N.m)	17.2			19						21.5							27
Piekkoppel (N.m)	43			47						53							67
Spanningsconstante (N/1000r/min)	112	167		94			158			84				140			138				224
Koppelcoëfficiënt (N.m/A)	1.64	2.65		1.58			2.5			1.34				2.26			2.25				3.6
Rotortraagheid (kg, m2)	3,4×10³			3,8×103						4,7×10°3							6,1×10°³
Faseweerstand (Q)	0.7	1.47		0.4			1.15			0.24				0.71			0.48				1.37
Fase-inductie (mH)	3.5	7.8		2.42			6.4			1.45				4.0			3.26				8.6
Mechanisch tijdconstante (mevrouw)	5.0	5.3		6.0			5.57			6.0				5.6			6.79				6.27
Gewicht (kg)	19.5			20.5						22.2							25.5
Encoderregelnummer (PPR)	2500 / absolute waarde-encoder
Isolatieklasse	Klasse B (130℃)
Veiligheidsklasse	IP66
Gebruik omgeving	Temperatuur: -20°C~+50℃ Vochtigheid: Lager dan 90% RH Geen dauw
Motorwikkelplug	Opwikkelen van looddraad	U				v						W							PE
	Serienummer van stekker	2				3						4							1
Encoderstekker	Signaaldraad	5V	Ov	EEN+	B+		Z+	-	-		-		U+		V+	W+		-		-	-	PE
	Stekker serieel nummer	2	3	4	5		6	7	8		9		10		11	12		13		14	15	1

Lichuan 180-serie servomotoren

Motormodel	LCMT-43M□D-180M27015		LCMT-37MOO-180M35010		LCMT-55M□□-180M35015		LCMT-75M□O-180M48015
Nominaal vermogen (KW)	4.3		3.7		5.5		7.5
Nominale spanning (V)	220	380	220	380	220	380	220	380
Nominale stroom (A)	16	10	16	10	19	12	32	20
Geschatte snelheid (rpm)	1500		1000		1500		1500
Houdmoment (N.m)	27		35		35		48
Piekkoppel (N.m)	67		70		70		96
Spanningsconstante (V/1000r/min)	103	172	134	223	113	181	94	156
Koppelcoëfficiënt (N.m/A)	1.69	2.7	2.2	3.5	1.84	2.9	1.5	2.4
Rotortraagheid (Kg.m²)	6,1x10³		8,6×10³		8,6×103		9,5×10³
Faseweerstand (Q)	0.28	0.796	0.31	0.93	0.21	0.62	0.104	0.273
Fase-inductie (mH)	1.74	4.83	3.28	9.1	1.57	4	0.77	2.14
Mechanische tijdconstante (Ms)	6.2	6	10.58	9.78	7.47	6.45	7.4	7.8
Gewicht (kg)	25.5		30.5		30.5		40

Uiterlijk en installatieafmetingen (eenheid: mm)

BEDRADINGSSCHEMA VAN SERVO-RANDAPPARATUUR

Het abstracte bedradingsschema van de Lichuan 23-bits incrementele servodriver en verschillende veelgebruikte parameterinstellingen.

AC 220V servomotor een volledige set

Lichuan fabriek productieproducten Machine

Snijmachine
Coatingapparatuur
Vezellaser markeermachine
Schroevenmachine
Testmachine
UV-printer

Automatische soldeermachine
Koppeltestmachine vasthouden
Schroefmachine
Oscillograafmachine

Industriële toepassingen

Robotarm
Laser snij machine
3d printen
CNC machine
Automatische bevestiging
Graveermachine
