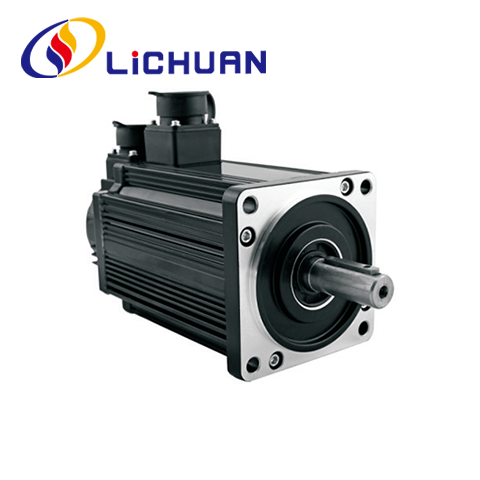

110 mm flensserie AC 220V servomotor

LICHUAN® als een van de professionele fabrikanten en fabrieken van China 110 mm flensserie AC 220V servomotoren, zijn wij sterk en hebben een volledig beheer.

Stuur onderzoek

Productomschrijving

LICHUAN® heten u van harte welkom bij de groothandel 110 mm flensserie AC 220V servomotor vanuit onze fabriek. Onze producten zijn CE-gecertificeerd en beschikken momenteel over een grote hoeveelheid fabrieksinventaris. Wij bieden u goede service en fabriekskortingsprijzen

110-serie AC-servomotor bevat 0,6 kW 0,8 kW 1,2 kW 1,5 kW 1,2 kW 1,8 kW vermogensspecificaties, servomotor loopt soepel, het geluid is erg klein, geschikt voor een verscheidenheid aan zeer nauwkeurige besturingstoepassingen voor industriële automatiseringsapparatuur. De servomotor is servomotor ondersteunt 2500ppr, 17bit incrementeel, 17bit absolute encoder en Break. Deze servomotor kan worden gebruikt in verschillende geautomatiseerde machines, zoals CNC, freesmachine, verpakkingsmachine, zakkenmachine, laser, graveermachine, enz.

Technische specificaties

Motormodus l	LCMT-06L□C -110M02030		LCMT-08L□ -110M04020			LCMT-12L□ -110M04030				LCMT-15L□ 110M05030					LCMT-12L□C -110M06020				LCMT-18LOO -110M06030
Nominaal vermogen (KW)	0.6		0.8			1.2				1.5					1.2				1.8
Nominale spanning (V)	220		220			220				220					220				220
Nominale stroom (A)	2.5		3.5			5.0				6.0					4.5				6.0
Geschatte snelheid (rpm)	3000		2000			3000				3000					2000				3000
Houdmoment (N.m)	2.0		4.0			4.0				5.0					6.0				6.0
Piekkoppel (N.m)	6.0		12			12				15					12				18
Spanningsconstante (V/1000r/min)	56		79			54				62					83				60
Koppelcoëfficiënt (N.m/A)	0.8		1.14			0.8				0.83					1.3				1.0
Rotortraagheid (Kg.m²)	0,31×10³		0,54×10³			0,54×10³				0,63×10³					0,76×10³				0,76×10³
Faseweerstand (Ω)	3.6		2.41			1.09				1.03					1.46				0.81
Fase-inductie (mH)	8.32		7.3			3.3				3.43					4.7				2.59
Mechanisch tijdconstante (mevrouw)	2.3		3.0			3.0				3.33					3.2				3.2
Gewicht (kg)	4.5		5.2			5.5				6.1					6.7				6.7
Encoderregelnummer (PPR)	2500 / absolute waarde-encoder
Isolatieklasse	Klasse B (130°℃)
Veiligheidsklasse	IP65
Gebruik omgeving	Temperatuur: -20°C~+50℃ Vochtigheid: Lager dan 90% RH Geen dauw
Motorwikkelplug	Opwikkelen van looddraad	U				v						w						PE
	Serienummer van stekker	2				3						4						1
Encoderstekker	Signaaldraad	5V	ov	EEN+	B+		Z+	-	-		-		U+	V+		W+	-		-	-	PE
	Serienummer van stekker	2	3	4	5		6	7	8		9		10	11		12	13		14	15	1

gebruikshandleiding

1. Wanneer de installatie-/demontageonderdelen zich aan het uiteinde van de motoras bevinden, mag u niet met kracht op de as slaan, anders kan de encoder aan de andere kant van de as beschadigd raken.
2. Probeer trillingen van de asbasis te voorkomen, anders kan de as beschadigd raken.

110-serie
Geschat koppel (N.m)	2.0	4.0	5.0	6.0
LA(Lengte)	159	189	204	219
LB (schachtlengte)	55	55	55	55
LC(sponningdiepte)	5.0	5.0	5.0	5.0
LD (flensdiepte)	12	12	12	12
LE (sponningdiameter)	95	95	95	95
LF (flensgrootte)	110	110	110	110
LG (diagonale steek)	130	130	130	130
LZ (installatiegaten)	9.0	9.0	9.0	9.0
S (schachtdiameter)	19	19	19	19
W (sleutelsleufbreedte)	6.0	6.0	6.0	6.0
H(sleutel tot wielbasis)	21.5	21.5	21.5	21.5
Lengte van carrosserie met rem	223	263	278	293

Uiterlijk en installatieafmetingen (eenheid: mm)

BEDRADING DIGRAM OG SERVO RANDAPPARATUUR

Het abstracte bedradingsschema van de servodriver uit de Lichuan A4-serie en verschillende veelgebruikte parameterinstellingen.

AC 220V servomotor een volledige set

Lichuan fabriek productieproducten Machine

Snijmachine
Coatingapparatuur
Vezellaser markeermachine
Schroevenmachine
Testmachine
UV-printer

Automatische soldeermachine
Koppeltestmachine vasthouden
Schroefmachine
Oscillograafmachine

Industriële toepassingen

Robotarm
Laser snij machine
3d printen
CNC machine
Automatische bevestiging
Graveermachine
