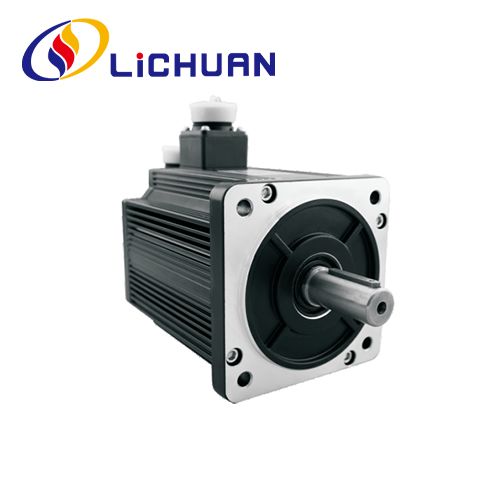

130 mm flensserie AC 220V servomotor

Met jarenlange ervaring in de productie van 130 mm flensserie AC 220V servomotoren, kan LICHUAN® een breed scala aan producten leveren. Hoge kwaliteit 130 mm flensserie AC 220V servomotor kan aan vele toepassingen voldoen. Als u dat nodig heeft, kunt u onze online tijdige service over het product krijgen.

Stuur onderzoek

Productomschrijving

LICHUAN® heten u van harte welkom bij de groothandel 130 mm flensserie AC 220V servomotor vanuit onze fabriek. Onze producten zijn CE-gecertificeerd en beschikken momenteel over een grote hoeveelheid fabrieksinventaris. Wij bieden u goede service en fabriekskortingsprijzen

130-serie AC-servomotor bevat 1,0 kW 1,3 kW 1,5 kW 2 kW 2,6 kW 2,3 kW 3,0 kW 3,8 kW vermogensspecificaties, servomotor loopt soepel, het geluid is erg klein, geschikt voor een verscheidenheid aan zeer nauwkeurige besturingstoepassingen voor industriële automatiseringsapparatuur. De servomotor Deze servomotor ondersteunt 2500ppr, 17bit incrementeel, 17bit absolute encoder en Break. Deze servomotor kan worden gebruikt in verschillende geautomatiseerde machines, zoals CNC, freesmachine, verpakkingsmachine, zakmachine, laser, graveermachine, enz.

Technische specificaties

Motormodel	LCMT-10LO-130M04025	LCMT-13LOO -130M05025		LCMT-15LOO -130M06025		LCMT-20LOO -130M07725			LCMT-10MOO-130M10010		LCMT-15MOO-130M10015		LCMT-26M□□-130M10025			LCMT-23M□□ -130M15015			LCMT-30M□□ -130M15020		LCMI-38MOO -130M15025
Nominaal vermogen (KW)	1.0	1.3		1.5		2.0			1.0		1.5		2.6			2.3			3.0		3.8
Nominale spanning (V)	220	220		220		220			220		220		220			220			220		220
Nominale stroom (A)	4.0	5.0		6.0		7.5			4.5		6.0		10			9.5			12		13.5
Geschatte snelheid (rpm)	2500	2500		2500		2500			1000		1500		2500			1500			2000		2500
Houdkoppel (Nm)	4.0	5.0		6.0		7.7			10		10		10			15			15		15
Piekkoppel (N.m)	12	16		18		22			20		25		25			30			30		30
Spanningsconstante (V/1000r/min)	72	68		65		68			140		103		70			114			80		67
Koppelcoëfficiënt (N.m/A)	1.0	1.0		1.0		1.03			2.2		1.67		1.0			1.58			1.25		1.11
Rotor inertia(Kg.m²)	0,85×10*3	1,06×10 ·3		1,26×10*3		1,53×10*3			1,94×10 ·3		1,94×10*3		1,94×10*3			2,77 × 103			2,77×10~3		2,77×10³
Faseweerstand (Q)	2.76	1.84		1.21		1.01			2.7		1.29		0.73			1.1			0.64		0.49
Fase-inductie (mH)	6.42	4.9		3.87		2.94			8.8		5.07		2.45			4.45			4.45		1.68
Mechanisch tijdconstante (Ms)	2.32	2.66		3.26		3.80			3.26		3.93		3.36			4.05			4.05		3.43
Gewicht (kg)	7.7	8.2		8.9		10			11.5		11.5		11.5			14.4			14.4		14.4
Encoderlijnnummer (PPR)	2500 / Absolute waarde-encoder
Isolatieklasse	Klasse B (130°℃)
Veiligheidsklasse	IP66
Gebruik omgeving	Temperatuur: -20°℃~+50°℃ Vochtigheid: Onder 90% RH Geen dauw
Motorwikkelplug	Het wikkelen van looddraad		u					v					w						PE
	Serienummer van de stekker		2					3					4						1
Encoder-stekker	Signaaldraad		5V		ov	EEN+	B+		Z+	-	-	-		U+	V+		W+	-		-	-	PE
	Serienummer van de stekker		2		3	4	5		6	7	8	9		10	11		12	13		14	15	1

gebruikshandleiding

1. Wanneer de installatie-/demontageonderdelen zich aan het uiteinde van de motoras bevinden, mag u niet met kracht op de as slaan, anders kan de encoder aan de andere kant van de as beschadigd raken.
2. Probeer trillingen van de asbasis te voorkomen, anders kan de as beschadigd raken.

130-serie
Geschat koppel (N.m)	4.0	5.0	6.0	7.7	10			15
Geschat koppel (N.m)	4.0	5.0	6.0	7.7	1000 tpm	1500 tpm	2500 tpm	1500 tpm	2000 tpm	2500 tpm
LA(Lengte)	166	171	179	192	213		209	241	231
LB (schachtlengte)	57	57	57	57	57		57	57	57
LC(sponningdiepte)	5.0	5.0	5.0	5.0	5.0		5.0	5.0	5.0
LD (flensdiepte)	14	14	14	14	14		14	14	14
LE (sponningdiameter)	110	110	110	110	110		110	110	110
LF (flensgrootte)	130	130	130	130	130		130	130	130
LG (diagonale steek)	145	145	145	145	145		145	145	145
LZ (installatiegaten)	9.0	9.0	9.0	9.0	9.0		9.0	9.0	9.0
S (schachtdiameter)	22	22	22	22	22		22	22	22
W (sleutelsleufbreedte)	6.0	6.0	6.0	6.0	6.0		6.0	6.0	6.0
H(sleutel tot wielbasis)	24.5	24.5	24.5	24.5	24.5		24.5	24.5	24.5
Lengte van carrosserie met rem	223	228	236	249	294		290	322	312

Uiterlijk en installatieafmetingen (eenheid: mm)

BEDRADING DIGRAM OG SERVO RANDAPPARATUUR

Het abstracte bedradingsschema van de servodriver uit de Lichuan A4-serie en verschillende veelgebruikte parameterinstellingen.

AC 220V servomotor een volledige set

Lichuan fabriek productieproducten Machine

Snijmachine
Coatingapparatuur
Vezellaser markeermachine
Schroevenmachine
Testmachine
UV-printer

Automatische soldeermachine
Koppeltestmachine vasthouden
Schroefmachine
Oscillograafmachine

Industriële toepassingen

Robotarm
Laser snij machine
3d printen
CNC machine
Automatische bevestiging
Graveermachine
