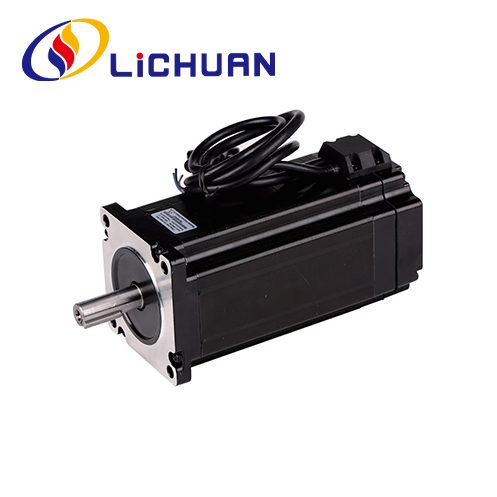

86-serie 2-fase Nema34 stappenmotor met gesloten lus
LICHUAN® is een 86-serie 2-fase Nema34 stappenmotor met gesloten lus, fabrikant en leverancier in China. We hebben vele jaren ervaring met de productie van 2-fase stappenmotoren met gesloten lus.
Stuur onderzoek
Productomschrijving
LICHUAN® heten u van harte welkom bij de groothandel 86-serie 2-fase Nema34 stappenmotor met gesloten lus uit onze fabriek. Onze producten zijn CE-gecertificeerd en beschikken momenteel over een grote hoeveelheid fabrieksinventaris. De Lichuan-fabriek heeft meer dan 14 jaar productie-ervaring. Wij ondersteunen OEM & ODM, wij zullen u voorzien van goede service en in de fabriek gereduceerde prijzen. Wij heten meer distributeurs welkom om zich bij LICHUAN aan te sluiten. .
86-serie 2-fase Nema34 stappenmotor met gesloten lus, het gebruik van hoogwaardige grondstoffen en hoogwaardig siliciumstaal met permanente magneet, met 1000-lijnen zeer nauwkeurige encoder, overwint de stappenproblemen met open lus stappenmotoren volledig, terwijl ze aanzienlijk worden verbeterd de hogesnelheidsprestaties van de motor, om de traditionele stapsgewijze upgrade van het aandrijfprogramma te vergemakkelijken, kostenbesparingen in vergelijking met servomotoren om meer dan 50% te verminderen. Motorlengte 82 mm ~ 176 mm, het koppelbereik: 3N.m ~ 12N.m, motorasdiameter 14 mm. 86-serie 2-fase Nema34-stappenmotor met gesloten lus kan geschikt zijn voor 4-type drivers: RS485. Kan openen. Etherkat. Stuurprogramma's voor pulscontrole.
Elektrische prestatieparameters
| Item | Specificaties |
| Nauwkeurigheid van staphoek | ±5% (volledige stap) |
| Nauwkeurigheid van weerstand | ±10%(20℃) |
| Nauwkeurigheid van inductantie | ±20%(1 kHz) |
| Temperatuurstijging | 80℃ max (nominale stroom, 2-fase stroom aan) |
| Omgevingstemperatuur | -20℃~*50℃ |
| Isolatieweerstand | 100MQMin 500VDC |
| Diëlektrische sterkte | 500 V AC 1 minuut |
| Toegestane radiale belasting | 0,02 mm Max. (450 gram) |
| Toegestane stuwkrachtbelasting | 0,08 mm Max. (450 gram) |
| Radiale maximale belasting | 130N (20 mm vanaf flensoppervlak) |
| Maximale belasting van as | 30N |
| Serie | Stap Hoek(") |
Lengte (mm) |
Vasthouden Koppel (Nm) |
Fase Stroom (A) |
Fase Weerstand (Q) |
Fase Inductie (mH) |
Roterend Traagheid (g.cm²) |
Gewicht (kg) | Encoder Resolutie (PPR) |
| LC86H260 | 1.8 | 82 | 3.0 | 6.0 | 0.3 | 1.6 | 1100 | 2.0 | 1000 |
| LC86H268 | 1.8 | 90 | 3.5 | 6.0 | 0.3 | 2.2 | 1400 | 2.2 | 1000 |
| LC86H280 | 1.8 | 105 | 4.5 | 6.0 | 0.3 | 3.4 | 1800 | 2.5 | 1000 |
| LC86H298 | 1.8 | 123 | 6.5 | 6.0 | 0.5 | 4.3 | 2800 | 3.3 | 1000 |
| LC86H2114 | 1.8 | 140 | 8.0 | 6.0 | 0.5 | 3.6 | 2800 | 4.0 | 1000 |
| LC86H2128 | 1.8 | 155 | 10 | 7.5 | 0.4 | 4.6 | 4200 | 4.5 | 1000 |
| LC86H2150 | 1.8 | 176 | 12 | 7.5 | 0.5 | 4.7 | 4300 | 5.5 | 1000 |
Hierboven staan representatieve producten. Producten kunnen worden aangepast!
Vorm en inbouwmaat (eenheid: mm)
Opmerkingen: 73/60 mm is verkrijgbaar voor motorstop met rem (rem), en 60 mm zonder rem. Betaal alsjeblieft aandacht voor de modelselectie!
Asmodus van motor
| Model | Schacht Diameter (mm) |
Schacht Uitbreiding (mm) |
Schacht Lengte (mm) |
| LC86H260 | f14 | Spiebaan 5x 5x 15 | 40 |
| LC86H268 | f14 | Spiebaan5x5x15 | 40 |
| LC86H280 | f14 | Spiebaan 5x 5x15 | 40 |
| LC86H298 | f14 | Spiebaan 5x5x15 | 40 |
| LC86H2114 | f14 | Spiebaan 5x5x15 | 40 |
| LC86H2128 | f14 | Spiebaan5x5x15 | 40 |
| LC86H2150 | f14 | Spiebaan 5x5x15 | 40 |
Motorbedradingsschema
Kleuren motordraden
Definities van encoder Loodkleuren
| 1 | geel | EB+ |
| 2 | groente | EB- |
| 3 | zwart | EA+ |
| 4 | blauw | EA- |
| 5 | Rood | +5VCC |
| 6 | Wit | EGND |
Opmerkingen
1. Fasen moeten tijdens het aansluiten correct zijn aangesloten
motor en de bestuurder.
2. Obvious heat generation of motor may occur under different driving conditions. Surface temperature of
motor is allowed to exceed 85°C during operation.
3. Motor must be positioned by installation rabbet on front cover of motor, attention shall be paid on error
matching, and the concentricity between motor shaft and load shall be controlled strictly.
Toepassing bedradingsschema
Een compleet stappenmotorbesturingssysteem moet het onderstaande product bevatten
produkt verpakking
Lichuan fabriek productieproducten Machine
-
Snijmachine -
Coatingapparatuur -
Vezellaser markeermachine -
Schroevenmachine -
Testmachine -
UV-printer
-
Automatische soldeermachine -
Koppeltestmachine vasthouden -
Schroefmachine -
Oscillograafmachine
Industriële toepassingen
-
Robotarm -
Laser snij machine
-
3d printen -
CNC machine -
Automatische bevestiging -
Graveermachine
