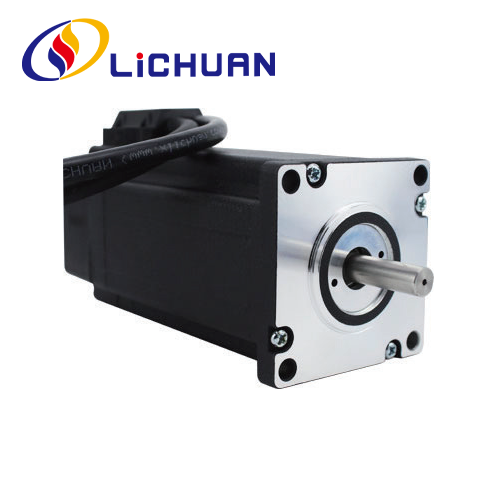

60-serie 2-fase Nema 24 stappenmotor met gesloten lus
Lage prijs Kwaliteit 60-serie 2-fase Nema 24 stappenmotor met gesloten lus op voorraad. LICHUAN® is een 60-serie 2-fase Nema 24 stappenmotor met gesloten lus, fabrikant en leverancier in China.
Stuur onderzoek
Productomschrijving
LICHUAN® heten u van harte welkom bij de groothandel 60-serie 2-fase Nema 24 stappenmotor met gesloten lus vanuit onze fabriek. Onze producten zijn CE-gecertificeerd en beschikken momenteel over een grote hoeveelheid fabrieksinventaris. De Lichuan-fabriek heeft meer dan 14 jaar productie-ervaring. Wij ondersteunen OEM & ODM, wij zullen u voorzien van goede service en in de fabriek gereduceerde prijzen. Wij heten meer distributeurs welkom om zich bij LICHUAN aan te sluiten.
60-serie 2-fase Nema24 stappenmotor met gesloten lus, het gebruik van hoogwaardige grondstoffen en hoogwaardig siliciumstaal met permanente magneet, met 1000-lijnen uiterst nauwkeurige encoder, overwint de stappenproblemen met open lus stappenmotoren volledig, terwijl ze aanzienlijk verbeteren de hogesnelheidsprestaties van de motor, om de traditionele stapsgewijze upgrade van het aandrijfprogramma te vergemakkelijken, kostenbesparingen in vergelijking met servomotoren om meer dan 50% te verminderen. Motorlengte 90 mm ~ 152 mm, het koppelbereik: 2N.m ~ 5,5N.m, motorasdiameter 8 mm of 10 mm. 60-serie 2-fase Nema24-stappenmotor met gesloten lus kan geschikt zijn voor 4-type drivers: RS485. Kan openen. Etherkat. Stuurprogramma's voor pulscontrole.
Elektrische prestatieparameters
| Item | Specificaties |
| Nauwkeurigheid van staphoek | ±5% (volledige stap) |
| Nauwkeurigheid van weerstand | ±10%(20℃) |
| Inductance Accuracy | ±20%(1 kHz) |
| Temperatuurstijging | 80C max (nominale stroom, 2-fase stroom aan) |
| Omgevingstemperatuur | -20℃~*50℃ |
| Isolatieweerstand | 100MQMin 500VDC |
| Diëlektrische sterkte | 500 V AC 1 minuut |
| Toegestane radiale belasting | 0,02 mm Max. (450 gram) |
| Toegestane stuwkrachtbelasting | 0,08 mm Max. (450 gram) |
| Radiale maximale belasting | 75N (20 mm vanaf flensoppervlak) |
| Maximale belasting van as | 15N |
| Technische data | |||||||
| Serie | Stap Hoek(') |
Lengte (mm) |
Houdkoppel (N.m) | Fase Stroom (A) |
Roterend Traagheid (g.cm²) |
Gewicht (kg) | Encoder Resolutie (PPR) |
| LC60H265 | 1.8 | 90 | 2.0 | 4.0 | 560 | 1.0 | 1000 |
| LC60H278 | 1.8 | 104 | 2.3 | 4.0 | 570 | 1.1 | 1000 |
| LC60H286 | 1.8 | 108 | 2.8 | 4.5 | 620 | 1.45 | 1000 |
| LC60H2102 | 1.8 | 126 | 4.5 | 5.0 | 1000 | 1.87 | 1000 |
| LC60H2112 | 1.8 | 137 | 4.8 | 5.8 | 1200 | 2.1 | 1000 |
| LC60H2127 | 1.8 | 152 | 5.5 | 5.8 | 1370 | 2.45 | 1000 |
Hierboven staan representatieve producten. Producten kunnen worden aangepast!
Vorm en inbouwmaat (eenheid: mm)
Opmerking: Er zijn motoren uit de 60-serie met gaten van 50x50 mm verkrijgbaar. Bevestig alstublieft met verkoper over motormodus!!
Asmodus van motor
| Model | Schacht Diameter (mm) |
Schacht Uitbreiding (mm) |
Schacht Lengte (mm) |
| LC60H265 | φ8 ofφ10 | D-snede 0,5x15 | 25 |
| LC60H278 | φ8 ofφ10 | D-snede 0,5x15 | 25 |
| LC60H286 | φ8 ofφ10 | D-snede 0,5x15 | 25 of 31 |
| LC60H2102 | φ8 ofφ10 | D-snede 0,5x15 | 25 of 31 |
| LC60H2112 | φ8 ofφ10 | D-snede 0,5 x 15 | 25 |
| LC60H2127 | φ8 ofφ10 | Spiebaan 3x16 | 35 |
Motorbedradingsschema
Kleuren motordraden
Definities van encoder Loodkleuren
| 1 | geel | EB+ |
| 2 | groente | EB- |
| 3 | zwart | EA+ |
| 4 | blauw | EA- |
| 5 | Rood | +5VCC |
| 6 | Wit | EGND |
Opmerkingen
1. Fasen moeten correct zijn aangesloten bij het aansluiten van de motor en de bestuurder.
2. Onder verschillende rijomstandigheden kan de motor duidelijk warmte genereren. De oppervlaktetemperatuur van de motor mag tijdens bedrijf hoger zijn dan 85 ℃.
3. De motor moet worden gepositioneerd door de montagesponning erop
voorkant van de motor, er moet op fouten worden gelet
matching, en de concentriciteit tussen de motoras
en de belasting moet strikt worden gecontroleerd.
Toepassing bedradingsschema
Een compleet stappenmotorbesturingssysteem moet het onderstaande product bevatten
produkt verpakking
Lichuan fabriek productieproducten Machine
-
Snijmachine -
Coatingapparatuur -
Vezellaser markeermachine -
Schroevenmachine -
Testmachine -
UV-printer
-
Automatische soldeermachine -
Koppeltestmachine vasthouden -
Schroefmachine -
Oscillograafmachine
Industriële toepassingen
-
Robotarm -
Laser snij machine
-
3d printen -
CNC machine -
Automatische bevestiging -
Graveermachine
