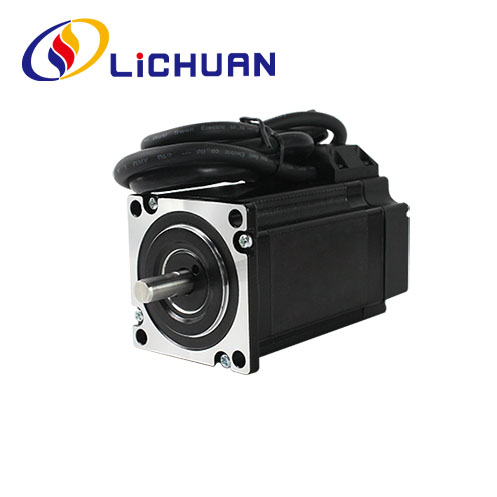

57-serie 2-fase Nema 23 stappenmotor met gesloten lus
Welkom bij de groothandel 57 Series 2 Phase Nema 23 Closed Loop stappenmotor van ons, elk verzoek van klanten wordt binnen 24 uur beantwoord. LICHUAN® is de professionele fabrikant, wij willen u graag de 57-serie 2-fase Nema 23 stappenmotor met gesloten lus aanbieden en wij bieden u de beste after-sales service en tijdige levering.
Stuur onderzoek
Productomschrijving
LICHUAN® heet u van harte welkom bij de groothandel 57-serie 2-fase Nema 23 stappenmotorserie met gesloten lus vanuit onze fabriek. Onze producten zijn CE-gecertificeerd en beschikken momenteel over een grote hoeveelheid fabrieksinventaris. De Lichuan-fabriek heeft meer dan 14 jaar productie-ervaring. Wij ondersteunen OEM & ODM, wij zullen u voorzien van goede service en in de fabriek gereduceerde prijzen. Wij heten meer distributeurs welkom om zich bij LICHUAN aan te sluiten.
57-serie 2-fase Nema 23 stappenmotor met gesloten lus, het gebruik van hoogwaardige grondstoffen en hoogwaardig siliciumstaal met permanente magneet, met 1000-lijnen uiterst nauwkeurige encoder, overwint de stappenproblemen met open lus stappenmotoren volledig, terwijl aanzienlijk Verbeter de hogesnelheidsprestaties van de motor. Om de traditionele stapsgewijze upgrade van het aandrijfprogramma te vergemakkelijken, worden de kosten verlaagd in vergelijking met servomotoren om meer dan 50% te verminderen. Motorlengte 76 mm ~ 134 mm, het koppelbereik: 1N.m ~ 3,5N.m, motorasdiameter 8 mm. 57-serie 2-fase Nema23-stappenmotor met gesloten lus kan geschikt zijn voor 4-type drivers: RS485. Kanoopen. Etherkat. Stuurprogramma's voor pulscontrole.
Elektrische prestatieparameters
| Item | Specificaties |
| Nauwkeurigheid van staphoek | ±5% (volledige stap) |
| Nauwkeurigheid van weerstand | ±10%(20℃) |
| Nauwkeurigheid van inductantie | ±20%(1 kHz) |
| Temperatuurstijging | 80℃ max (nominale stroom, 2-fase stroom aan) |
| Omgevingstemperatuur | -20℃~*50℃ |
| Isolatieweerstand | 100MQMin 500VDC |
| Diëlektrische sterkte | 500 V AC 1 minuut |
| Toegestane radiale belasting | 0,02 mm Max. (450 gram) |
| Toegestane stuwkrachtbelasting | 0,08 mm Max. (450 gram) |
| Radiale maximale belasting | 130N (20 mm vanaf flensoppervlak) |
| Maximale belasting van as | 30N |
Elektrische prestatieparameters
| Item | Specificaties |
| Nauwkeurigheid staphoek | ±5% (volledige stap) |
| Nauwkeurigheid van de weerstand | ±10%(20℃) |
| Nauwkeurigheid van de inductie | ±20%(1 kHz) |
| Temperatuurstijging | 80℃max (nominale stroom, 2-fase stroom aan) |
| Omgevingstemperatuur | -20℃~*50℃ |
| Isolatieweerstand | 100MQMin 500VDC |
| Diëlektrische sterkte | 500 V AC1 minuut |
| Toegestane radiale belasting | 0,02 mm Max. (450 g belasting) |
| Toegestane stuwkracht | 0,08 mm Max. (450 g belasting) |
| Radiale maximale belasting | 75N (20 mm vanaf hoekoppervlak) |
| Maximale belasting van as | 15N |
Vorm en inbouwmaat (eenheid: mm)
Technische gegevens
| Serie | Stap Hoek() |
Lengte (mm) |
Vasthouden Koppel (Nm) |
Fase Stroom (A) |
Rotatonaal Traagheid (g.cm²) |
Gewicht (kg) |
Encoder Resolutie (PPR) |
| LC57H256 | 1.8 | 76 | 1.0 | 3.0 | 300 | 0.78 | 1000 |
| LC57H265 | 1.8 | 85 | 1.5 | 3.0 | 400 | 1.18 | 1000 |
| LC57H276 | 1.8 | 98 | 2.0 | 3.0 | 480 | 1.2 | 1000 |
| LC57H280 | 1.8 | 102 | 2.2 | 4.0 | 520 | 1.5 | 1000 |
| LC57H2100 | 1.8 | 123 | 3.0 | 4.0 | 720 | 1.7 | 1000 |
Hierboven staan representatieve producten. Producten kunnen worden aangepast!
Vorm en inbouwmaat (eenheid: mm)
Asmodus van motor
| Model | Schacht Diameter (mm) |
Schacht Uitbreiding (mm) |
Schacht Lengte (mm) |
| LC57H256 | f8 | D-snede 0,5x15 | 21 |
| LC57H265 | f8 | D-snede 0,5x15 | 21 |
| LC57H276 | f8 | D-snede 0,5x15 | 21 |
| LC57H280 | f8 | D-snede 0,5x15 | 21 |
| LC57H2100 | f8 | D-snede 0,5x15 | 21 |
Motorbedradingsschema
Kleuren motordraden
Definities van encoder Loodkleuren
| 1 | geel | EB+ |
| 2 | groente | EB- |
| 3 | zwart | EA+ |
| 4 | blauw | EA- |
| 5 | Rood | +5VCC |
| 6 | Wit | EGND |
Opmerkingen
1. Fasen moeten correct zijn aangesloten tijdens het aansluiten
motor en de bestuurder.
2. Onder verschillende rijomstandigheden kan de motor duidelijk warmte genereren. Oppervlaktetemperatuur van
De motor mag tijdens bedrijf de temperatuur van 85°C overschrijden.
3. De motor moet worden gepositioneerd door middel van een montagesponning op de voorkant van de motor. Er moet op fouten worden gelet
aanpassing, en de concentriciteit tussen motoras en belasting moet strikt worden gecontroleerd.
Toepassing bedradingsschema
Een compleet stappenmotorbesturingssysteem moet het onderstaande product bevatten
productverpakking
Lichuan fabriek productieproducten Machine
-
Snijmachine -
Coatingapparatuur -
Vezellaser markeermachine -
Schroevenmachine -
Testmachine -
UV-printer
-
Automatische soldeermachine -
Koppeltestmachine vasthouden -
Schroefmachine -
Oscillograafmachine
Industriële toepassingen
-
Robotarm -
Lasersnijmachine
-
3D-printen -
CNC-machine -
Automatische bevestiging -
Graveermachine
