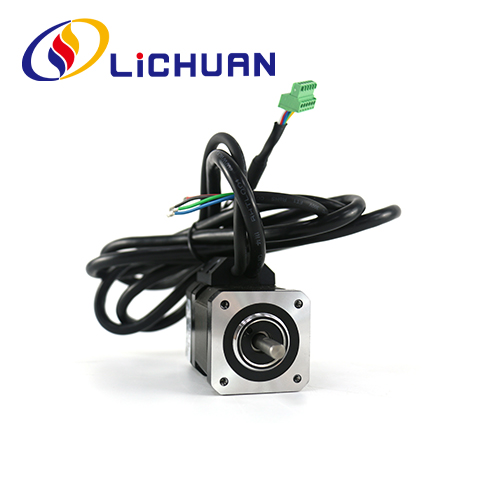

42-serie Nema 17 2-fase stappenmotor met gesloten lus
Koop korting S42-serie Nema 17 2-fase stappenmotor met gesloten lus met gratis monster gemaakt in China. LICHUAN® is42-serie Nema 17 2-fase stappenmotor met gesloten lus, fabrikant en leverancier in China.
Stuur onderzoek
Productomschrijving
LICHUAN® heten u van harte welkom bij de groothandel 42-serie Nema 17 2-fase stappenmotor met gesloten lus vanuit onze fabriek. Onze producten zijn CE-gecertificeerd en beschikken momenteel over een grote hoeveelheid fabrieksinventaris. De Lichuan-fabriek heeft meer dan 14 jaar productie-ervaring. Wij ondersteunen OEM & ODM, wij zullen u voorzien van goede service en in de fabriek gereduceerde prijzen. Wij heten meer distributeurs welkom om zich bij LICHUAN aan te sluiten.
42-serie Nema17 2-fase stappenmotor met gesloten lus, het gebruik van hoogwaardige grondstoffen en hoogwaardig siliciumstaal met permanente magneet, met 1000-lijnen zeer nauwkeurige encoder, overwint de stappenproblemen met open lus stappenmotoren volledig, terwijl ze aanzienlijk verbeteren de hogesnelheidsprestaties van de motor, om de traditionele stapsgewijze upgrade van het aandrijfprogramma te vergemakkelijken, kostenbesparingen in vergelijking met servomotoren om meer dan 50% te verminderen. Motorlengte 68 mm ~ 79 mm, het koppelbereik: 0,48 N.m ~ 0,72 N.m, motorasdiameter 5 mm of 6 mm. 42-serie Nema17 2-fase stappenmotor met gesloten lus kan geschikt zijn voor 4-type driver: RS485. Kan openen. Etherkat. Stuurprogramma's voor pulscontrole.
Elektrische prestatieparameters
| Item | Specificaties |
| Nauwkeurigheid van staphoek | ±5%(Full Step) |
| Nauwkeurigheid van weerstand | ±10%(20℃) |
| Nauwkeurigheid van inductantie | ±20%(1 kHz) |
| Temperatuurstijging | 80℃ max (nominale stroom, 2-fase stroom aan) |
| Omgevingstemperatuur | -20℃~*50℃ |
| Isolatieweerstand | 100MQMin 500VDC |
| Diëlektrische sterkte | 500 V AC 1 minuut |
| Toegestane radiale belasting | 0,02 mm maximaal. (450 g belasting) |
| Toegestane stuwkrachtbelasting | 0,08 mm maximaal. (450 g belasting) |
| Radiale maximale belasting | 28N (20 mm vanaf flensoppervlak) |
| Maximale belasting van as | 10N |
| Serie | Stap Hoek(") |
Lengte (mm) |
Vasthouden Koppel (Nm) |
Fase Stroom (A) |
Roterend Traagheid (g.cm²) |
Gewicht (kg) |
Encoder Resolutie (PPR) |
| LC42H249 | 1.8 | 68 | 0.48 | 1.2 | 68 | 0.47 | 1000 |
| LC42H261 | 1.8 | 79 | 0.72 | 1.2 | 102 | 0.60 | 1000 |
Hierboven staan representatieve producten. Producten kunnen worden aangepast!
Vorm en inbouwmaat (eenheid: mm)
Asmodus van motor
| Model | Schacht Diameter (mm) |
Schacht Uitbreiding (mm) |
Schacht Lengte (mm) |
| LC42H249 | φ5 ofφ6 | D-snede 0,5 x 15 | 24 |
| LC42H261 | φ5 ofφ6 | D-snede 0,5 x15 | 24 |
Motorbedradingsschema
Kleuren motordraden
Definities van encoder Loodkleuren
| 1 | geel | EB+ |
| 2 | groente | EB- |
| 3 | zwart | EA+ |
| 4 | blauw | EA- |
| 5 | Rood | +5VCC |
| 6 | Wit | EGND |
Opmerkingen
1. Fasen moeten tijdens het aansluiten correct zijn aangesloten
motor en de bestuurder.
2. Onder verschillende rijomstandigheden kan de motor duidelijk warmte genereren. De oppervlaktetemperatuur van de motor mag tijdens bedrijf hoger zijn dan 85 ℃.
3. De motor moet worden gepositioneerd door een installatiesponning op de voorkant van de motor, er moet aandacht worden besteed aan het matchen van fouten en de concentriciteit tussen de motoras en de belasting moet strikt worden gecontroleerd.
Toepassing bedradingsschema
Een compleet stappenmotorbesturingssysteem moet het onderstaande product bevatten
Produkt verpakking
Lichuan fabriek productieproducten Machine
-
Snijmachine -
Coatingapparatuur -
Vezellaser markeermachine -
Schroevenmachine -
Testmachine -
UV-printer
-
Automatische soldeermachine -
Koppeltestmachine vasthouden -
Schroefmachine -
Oscillograafmachine
Industriële toepassingen
-
Robotarm -
Laser snij machine
-
3d printen -
CNC machine -
Automatische bevestiging -
Graveermachine
