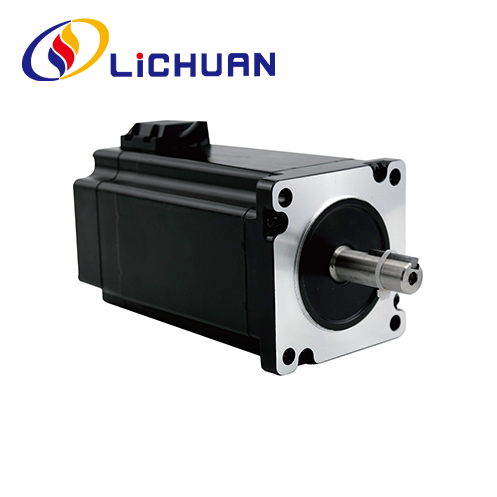

86-serie 3-fase Nema34 stappenmotor met gesloten lus
Hot Selling 86-serie 3-fase Nema34 stappenmotor met gesloten lus. LICHUAN® is een 86-serie 3-fase Nema34 stappenmotor met gesloten lus, fabrikant en leverancier in China.
Stuur onderzoek
Productomschrijving
LICHUAN® heten u van harte welkom bij de groothandel 86-serie 3-fase Nema34 stappenmotorserie met gesloten lus vanuit onze fabriek. Onze producten zijn CE-gecertificeerd en beschikken momenteel over een grote hoeveelheid fabrieksinventaris. De Lichuan-fabriek heeft meer dan 14 jaar productie-ervaring. Wij ondersteunen OEM & ODM, wij zullen u voorzien van goede service en in de fabriek gereduceerde prijzen. Wij heten meer distributeurs welkom om zich bij LICHUAN aan te sluiten.
86-serie 3-fase Nema34 stappenmotor met gesloten lus, het gebruik van hoogwaardige grondstoffen en hoogwaardig siliciumstaal met permanente magneet, met 1000-lijnen hoge precisie-encoder, overwint de stapproblemen met open lus stappenmotoren volledig, terwijl ze aanzienlijk verbeteren de hogesnelheidsprestaties van de motor, om de traditionele stapsgewijze upgrade van het aandrijfprogramma te vergemakkelijken, kostenbesparingen in vergelijking met servomotoren om meer dan 50% te verminderen. Motorlengte 123 mm ~ 182 mm, het koppelbereik: 6N.m ~ 12N.m, motorasdiameter 14 mm. 86-serie 3-fase Nema34 stappenmotor met gesloten lus kan geschikt zijn voor 4 typen drivers: RS485. Kan openen. Etherkat. Stuurprogramma's voor pulscontrole.
Elektrische prestatieparameters
| Item | Specificaties |
| Nauwkeurigheid van staphoek | ±5% (volledige stap) |
| Nauwkeurigheid van weerstand | ±10%(20℃) |
| Nauwkeurigheid van inductantie | ±20%(1 kHz) |
| Temperatuurstijging | 80℃ max (nominale stroom, 2-fase stroom aan) |
| Omgevingstemperatuur | -20℃~*50℃ |
| Isolatieweerstand | 100MQMin 500VDC |
| Diëlektrische sterkte | 500 V AC 1 minuut |
| Toegestane radiale belasting | 0,02 mm maximaal. (450 g belasting) |
| Toegestane stuwkrachtbelasting | 0,08 mm Max. (450 gram) |
| Radiale maximale belasting | 130N (20 mm vanaf flensoppervlak) |
| Maximale belasting van as | 30N |
| Serie | Stap Hoek(") |
Lengte (mm) |
Vasthoudkoppel (N.m) | Fase Stroom (A) |
Roterend Traagheid (g.cm²) |
Fase Weerstand(a) |
Fase Inductie (mH) |
Matchend bestuurder |
Leiding draad (nr.) |
Gewicht (kg) |
| LC86H398 | 1.2 | 123 | 6.0 | 3.0 | 2800 | 1.3 | 8.0 | LCDA2260E | 3 | 3.5 |
| LC86H3114 | 1.2 | 140 | 6.8 | 3.0 | 3600 | 0.98 | 7.0 | LCDA2260E | 3 | 4.2 |
| LC86H3129 | 1.2 | 154 | 10 | 3.0 | 3800 | 2.45 | 16 | LCDA2260E | 3 | 4.7 |
| LC86H3156 | 1.2 | 182 | 12 | 3.0 | 4000 | 2.5 | 18 | LCDA2260E | 3 | 5.5 |
Hierboven staan representatieve producten. Producten kunnen worden aangepast!
Vorm en inbouwmaat (eenheid: mm)
Asmodus van motor
| Model | Schacht Diameter (mm) |
Schacht Uitbreiding (mm) |
Schacht Lengte (mm) |
| LC86H398 | f14 | Spiebaan 5 x5x 15 | 40 |
| LC86H3114 | f14 | Spiebaan5x5x15 | 40 |
| LC86H3129 | f14 | Spiebaan5 x5x 15 | 40 |
| LC86H3156 | f14 | Spiebaan 5 x 5x 15 | 40 |
Motorbedradingsschema
Kleuren motordraden
Definities van encoder Loodkleuren
| 1 | geel | EB+ |
| 2 | groente | EB- |
| 3 | zwart | EA+ |
| 4 | blauw | EA- |
| 5 | Rood | +5VCC |
| 6 | Wit | EGND |
Opmerkingen
1. Fasen moeten correct zijn aangesloten bij het aansluiten van de motor en de driver.
2. Onder verschillende rijomstandigheden kan de motor duidelijk warmte genereren. De oppervlaktetemperatuur van de motor mag tijdens bedrijf hoger zijn dan 85 ℃.
3. De motor moet worden gepositioneerd door een installatiesponning op de voorkant van de motor, er moet aandacht worden besteed aan het matchen van fouten en de concentriciteit tussen de motoras en de belasting moet strikt worden gecontroleerd.
Toepassing bedradingsschema
Een compleet stappenmotorbesturingssysteem moet het onderstaande product bevatten
Produkt verpakking
Lichuan fabriek productieproducten Machine
-
Snijmachine -
Coatingapparatuur -
Vezellaser markeermachine -
Screwing Machine -
Testmachine -
UV-printer
-
Automatische soldeermachine -
Koppeltestmachine vasthouden -
Schroefmachine -
Oscillograafmachine
Industriële toepassingen
-
Robotarm -
Laser snij machine
-
3d printen -
CNC machine -
Automatische bevestiging -
Graveermachine
