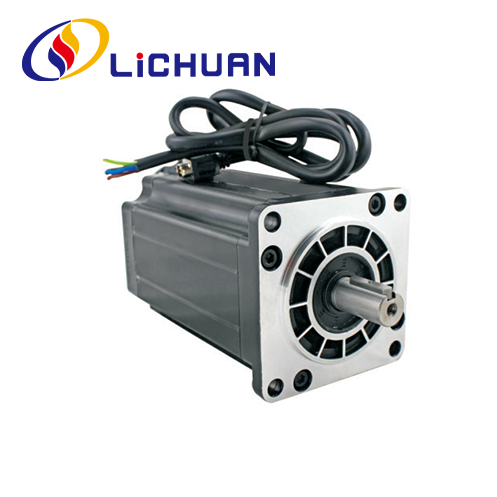

110-serie 3-fase Nema42 stappenmotor met gesloten lus
LICHUAN® is een professionele leider uit de China 110-serie 3-fase Nema42 stappenmotor met gesloten lus, fabrikant met hoge kwaliteit en een redelijke prijs. Welkom om ons te contacteren.
Stuur onderzoek
Productomschrijving
Hoogwaardige 110-serie 3-fase Nema42 stappenmotor met gesloten lus wordt aangeboden door de Chinese fabrikant LICHUAN®. Koop 110-serie 3-fase Nema42 stappenmotor met gesloten lus, die direct van hoge kwaliteit is tegen een lage prijs.
110-serie 3-fase Nema42 stappenmotor met gesloten lus, het gebruik van hoogwaardige grondstoffen en hoogwaardig siliciumstaal met permanente magneet, met 1000-lijnen uiterst nauwkeurige encoder, overwint de stappenproblemen met open lus stappenmotoren volledig, terwijl ze aanzienlijk verbeteren de hogesnelheidsprestaties van de motor, om de traditionele stapsgewijze upgrade van het aandrijfprogramma te vergemakkelijken, kostenbesparingen in vergelijking met servomotoren om meer dan 50% te verminderen. Motorlengte 161 mm ~ 219 mm, het koppelbereik: 12N.m ~ 20N.m, motorasdiameter 19 mm. 110-serie 3-fase Nema42 stappenmotor met gesloten lus kan geschikt zijn voor 3 typen drivers: RS485. Canopen.Pulse-stuurprogramma's.
Elektrische prestatieparameters
| Item | Specificaties |
| Nauwkeurigheid van staphoek | ±5% (volledige stap) |
| Nauwkeurigheid van weerstand | ±10%(20℃) |
| Nauwkeurigheid van inductantie | ±20%(1 kHz) |
| Temperatuurstijging | 80°℃ maximum (geschatte stroom, macht in 2 fasen) |
| Omgevingstemperatuur | -20℃~* 50℃ |
| Isolatieweerstand | 100MQMin 500VDC |
| Diëlektrische sterkte | 500 V AC 1 minuut |
| Toegestane radiale belasting | 0,02 mm Max. (450 gram) |
| Toegestane stuwkrachtbelasting | 0,08 mm Max. (450 gram) |
| Radiale maximale belasting | 220N (20 mm vanaf flensoppervlak) |
| Maximale belasting van as | 60N |
| Serles | Stap Hoek(") |
Lengte (mm) | Vasthoudkoppel (N.m) | Fase Stroom (A) |
Roterend Traagheid (g.cm²) |
Fase Weerstand (Q) |
Fase Inductie (mH) |
Matchend bestuurder |
Leiding draad (nr.) |
Gewicht (kg) |
| LC110H3151 | 1.2 | 161 | 12 | 6.0 | 9720 | 1.89 | 8.34 | LCDA2260E | 3 | 6.6 |
| LC110H3185 | 1.2 | 185 | 16 | 6.4 | 13560 | 1.89 | 8.73 | LCDA2260E | 3 | 9.0 |
| LC110H3219 | 1.2 | 219 | 20 | 6.9 | 17400 | 1.859 | 7.26 | LCDA2260E | 3 | 11.1 |
Hierboven staan representatieve producten. Producten kunnen worden aangepast!
Vorm en inbouwmaat (eenheid: mm)
Asmodus van motor
| Model | Schacht Diameter (mm) |
Schacht Uitbreiding (mm) |
Schacht Lengte (mm) |
| LC110H3151 | f19 | Spiebaan 6x 30 | 40 |
| LC110H3185 | f19 | Spiebaan 6x 30 | 40 |
| LC110H3219 | f19 | Spiebaan 6x 30 | 40 |
Motorbedradingsschema
Kleuren motordraden
Definities van encoder Loodkleuren
| 1 | geel | EB+ |
| 2 | groente | EB- |
| 3 | zwart | EA+ |
| 4 | blauw | EA- |
| 5 | Rood | +5VCC |
| 6 | Wit | EGND |
Opmerkingen
1. Fasen moeten correct zijn aangesloten bij het aansluiten van de motor en de bestuurder.
2. Onder de motor kan duidelijk warmteontwikkeling optreden
verschillende rijomstandigheden. Oppervlaktetemperatuur van
De motor mag tijdens bedrijf de temperatuur van 85°C overschrijden.
3. De motor moet worden gepositioneerd door de montagesponning erop
voorkant van de motor, er moet op fouten worden gelet
matching, en de concentriciteit tussen de motoras
en de belasting moet strikt worden gecontroleerd. lus stappenmotor kan overeenkomen met 3 type driver: RS485. Canopen.Pulse-stuurprogramma's.
Toepassing bedradingsschema
Een compleet stappenmotorbesturingssysteem moet het onderstaande product bevatten
Produkt verpakking
Lichuan fabriek productieproducten Machine
-
Snijmachine -
Coatingapparatuur -
Vezellaser markeermachine -
Schroevenmachine -
Testmachine -
UV-printer
-
Automatische soldeermachine -
Koppeltestmachine vasthouden -
Schroefmachine -
Oscillograafmachine
Industriële toepassingen
-
Robotarm -
Laser snij machine
-
3d printen -
CNC machine -
Automatische bevestiging -
Graveermachine
