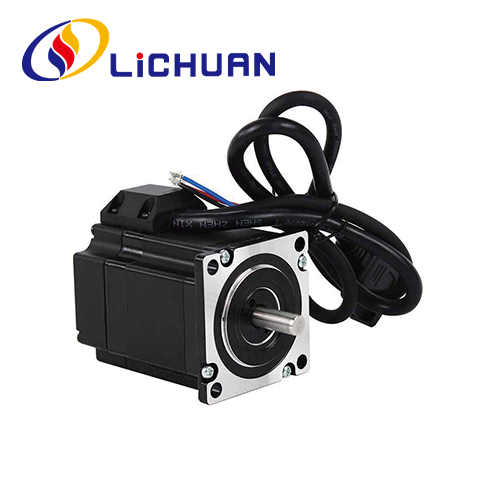

57-serie 3-fase Nema23 stappenmotor met gesloten lus
Hot Sale China 57-serie 3-fase Nema23 stappenmotor met gesloten lus Gratis monsterfabrikanten en leveranciers.
Stuur onderzoek
Productomschrijving
LICHUAN® heten u van harte welkom bij de groothandel 57-serie 3-fase Nema23 stappenmotorserie met gesloten lus vanuit onze fabriek. Onze producten zijn CE-gecertificeerd en beschikken momenteel over een grote hoeveelheid fabrieksinventaris. De Lichuan-fabriek heeft meer dan 14 jaar productie-ervaring. Wij ondersteunen OEM & ODM, wij zullen u voorzien van goede service en in de fabriek gereduceerde prijzen. Wij heten meer distributeurs welkom om zich bij LICHUAN aan te sluiten.
57-serie 3-fase Nema23 stappenmotor met gesloten lus, het gebruik van hoogwaardige grondstoffen en hoogwaardig siliciumstaal met permanente magneet, met 1000-lijnen hoge precisie-encoder, overwint de stapproblemen met open lus stappenmotoren volledig, terwijl ze aanzienlijk verbeteren de hogesnelheidsprestaties van de motor, om de traditionele stapsgewijze upgrade van het aandrijfprogramma te vergemakkelijken, kostenbesparingen in vergelijking met servomotoren om meer dan 50% te verminderen. Motorlengte 77 mm ~ 123 mm, het koppelbereik: 1N.m ~ 3N.m, motorasdiameter 8 mm. 57-serie 3-fase Nema23 stappenmotor met gesloten lus kan geschikt zijn voor 4 typen drivers: RS485. Kan openen. Etherkat. Stuurprogramma's voor pulscontrole.
Elektrische prestatieparameters
| Item | Specificaties |
| Nauwkeurigheid van staphoek | ±5% (volledige stap) |
| Nauwkeurigheid van weerstand | ±10%(20℃) |
| Nauwkeurigheid van inductantie | ±20%(1 kHz) |
| Temperatuurstijging | 80℃ max (nominale stroom, 2-fase stroom aan) |
| Omgevingstemperatuur | -20℃~*50℃ |
| Isolatieweerstand | 100MQMin 500VDC |
| Diëlektrische sterkte | 500 V AC 1 minuut |
| Toegestane radiale belasting | 0,02 mm Max. (450 gram) |
| Toegestane stuwkrachtbelasting | 0,08 mm maximaal. (450 g belasting) |
| Radiale maximale belasting | 75N (20 mm vanaf flensoppervlak) |
| Maximale belasting van as | 15N |
| Serie | Stap Hoek(") |
Lengte (mm) |
Vasthouden Koppel (Nm) |
Fase Stroom (A) |
Roterend traagheid (g.cm²) |
Gewicht (kg) |
Encoderresolutie (PPR) |
| LC57H355 | 1.2 | 77 | 1.0 | 3.5 | 300 | 1.0 | 1000 |
| LC57H380 | 1.2 | 102 | 2.0 | 3.5 | 500 | 1.4 | 1000 |
| LC57H3100 | 1.2 | 123 | 3.0 | 4.0 | 700 | 1.8 | 1000 |
Hierboven staan representatieve producten. Producten kunnen worden aangepast!
Vorm en inbouwmaat (eenheid: mm)
Asmodus van motor
| Model | Schacht Diameter (mm) |
Schacht Uitbreiding (mm) |
Schacht Lengte (mm) |
| LC57H355 | f8 | D-snede 0,5 x15 | 21 |
| LC57H380 | f8 | D-snede 0,5x15 | 21 |
| LC57H3100 | f8 | D-snede 0,5x15 | 21 |
Motorbedradingsschema
Kleuren motordraden
Definities van encoder Loodkleuren
| 1 | geel | EB+ |
| 2 | groente | EB- |
| 3 | zwart | EA+ |
| 4 | blauw | EA- |
| 5 | Rood | +5VCC |
| 6 | Wit | EGND |
Opmerkingen
1. Fasen moeten correct zijn aangesloten bij het aansluiten van de motor en de bestuurder.
2. Onder verschillende rijomstandigheden kan de motor duidelijk warmte genereren. De oppervlaktetemperatuur van de motor mag tijdens bedrijf hoger zijn dan 85 ℃.
3. De motor moet worden gepositioneerd door een installatiesponning op de voorkant van de motor, er moet aandacht worden besteed aan het matchen van fouten en de concentriciteit tussen de motoras en de belasting moet strikt worden gecontroleerd.
Toepassing bedradingsschema
Een compleet stappenmotorbesturingssysteem moet het onderstaande product bevatten
Produkt verpakking
Lichuan fabriek productieproducten Machine
-
Snijmachine -
Coatingapparatuur -
Vezellaser markeermachine -
Schroevenmachine -
Testmachine -
UV-printer
-
Automatische soldeermachine -
Koppeltestmachine vasthouden -
Schroefmachine -
Oscillograafmachine
Industriële toepassingen
-
Robotarm -
Laser snij machine
-
3d printen -
CNC machine -
Automatische bevestiging -
Graveermachine
