product Introductie

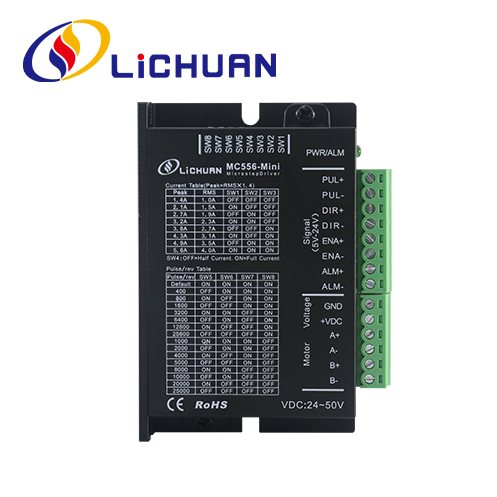

MC556 mini is een digitale tweefasige hybride stappenmotoraandrijving, ontworpen op basis van de nieuwste 32-bit DSP-besturingstechnologie. Het kan helpen om elke onderverdeling binnen 400 ~ 25600 en elke stroom binnen het nominale bereik aan te passen en heeft een extra automatische motorparameteridentificatiefunctie voor het aannemen van overeenkomstige bedrijfsparameters voor verschillende motoren en het zeer soepel laten draaien van motoren met een extreem laag geluidsniveau. De bestuurder kan geschikt zijn voor 2-fase Nema23/Nema24 open-lus stappenmotor.

Functionele kenmerken

● Ingangsspanningsbereik: DC20V~50V
● Max. piekstroom: 5,6A
● Onderverdelingsbereik: 400~25600ppr
● Pulsvorm: Puls+richting
● Pulsresponsfrequentie: 0 ~ 200 KHz
● Zelfregulering van motorparameters
● Voorzien van overspanning, overstroom en tracking error en beschermingsfuncties buiten de tolerantie, enz.

Bedrijfsomgeving en parameters

● Opslagtemperatuur: -20°C~65°C
● Bedrijfstemperatuur: 0°C~50°C
● Bedrijfsvochtigheid: 40~90%RH (zonder condensatie)
● Trillingsfrequentie: < 0,5G (4,9m/s2), 10~60 Hz (niet-continue werking).
● Plaatsen met stof, olievlekken, corrosieve gassen, hoge luchtvochtigheid en trillingen moeten worden vermeden. Brandbare gassen en geleidend stof moeten worden verboden

Belangrijkste toepassingen

Geschikt voor automatische apparatuur en instrumenten op verschillende gebieden van bewegingscontrole, zoals elektronische verwerking en detectie, halfgeleiderverpakkingen, lasersnijden en lassen, laserfotozetwerk, verpakkingsmachines, graveermachines, markers, snijmachines, kledingplotters, middelgrote CNC-bewerkingsmachines en automatische montage apparatuur.

Technische parameter

● Ingangsspanningsbereik: DC20V~50v
● Maximale piekstroom: 5,6A
Onderverdelingsbereik: 200~25600ppr
● Pulsvorm: puls +richting
● Impulsresponsfrequentie: 0~200 KHz
● Auto-tuningfunctie voor motorparameters
● Met beveiligingsfuncties zoals overspanning, overstroom, trackingfout buiten tolerantie, enz.

Omgevingsparameters

● Opslagtemperatuur: -20° ℃~65 ℃ · Bedrijfstemperatuur: 0° ℃~50° ℃
● Bedrijfsvochtigheid: 40~90%RH (niet-condenserend)
● Trillingsfrequentie: minder dan 0,5G (4,9 m/s2) 10 Hz ~ 55 Hz (discontinue werking)
● Vermijd stof, olievlekken, corrosieve gassen, plaatsen met te veel vocht en te sterke trillingen, en verbied brandbaar gas en geleidend stof

Beschrijving aandrijffunctie

Rijfunctie	Instructies
Microstap onderverdeling instellen	Er kunnen 15 microstap-onderverdelingen voor de bestuurder worden ingesteld via de 4 draaischakelaars SW5~SW8. De bestuurder moet worden gestopt tijdens het instellen van de onderverdeling. Zie de instructies op het bestuurderspaneel voor instellingen voor microstap-onderverdeling.
Uitgangsstroom instelling	Er kunnen 8 uitgangsstromen voor de driver worden ingesteld via 3 draaischakelaars SW1~SW3. Zie de instructies op het bestuurderspaneel voor de uitgangsstroominstellingen.
Automatische halve stroomfunctie	De automatische halfstroomfunctie kan voor de driver worden ingesteld via schakelaar SW4. UIT betekent dat de ruststroom op de helft is ingesteld bedrijfsstroom; AAN betekent dat ruststroom en dynamische stroom hetzelfde zijn. Voor algemeen gebruik moet SW4 op UIT worden gezet verminderen de warmteontwikkeling van de motor en de bestuurder en verbeteren de betrouwbaarheid. Ongeveer 0,3 seconde nadat de pulstrein stopt, zal de stroom automatisch met 50% afnemen (werkelijke waarde 55%) en theoretisch zal de warmteontwikkeling met 65% afnemen.
Signaalinterface	PUL+ en PUL- zijn positieve en negatieve aansluitingen voor pulssignaalbesturing; DIR+ en DIR- zijn positieve en negatieve aansluitingen van het richtingssignaal; ENA+ en ENA- zijn positieve en negatieve aansluitingen van vrijgavesignalen.
Motorinterface	A+ en A- worden aangesloten op de positieve en negatieve aansluitingen van de A-fasewikkeling van de stappenmotor; B+ en B- worden aangesloten op de positieve en negatieve aansluitingen van de B-fasewikkeling van de stappenmotor. Wanneer de fasewikkelingen A en B worden verwisseld, wordt de draairichting van de motor omgekeerd.
Stekker	DC/AC-voeding, ingangsspanningsbereik werking: 20 ~ 50 VDC, 36 VDC ingangsspanning wordt aanbevolen, de voeding moet hoger zijn dan 100 W.
Indicatielampje	Er zit 1 groen indicatielampje en 1 rood indicatielampje op de Driver. De groene is een stroomindicatielampje, deze gaat branden wanneer de bestuurder op de voeding is aangesloten; de rode is een storingsindicatielampje, deze gaat branden wanneer er sprake is van overspanning of overstroom. Het rode indicatielampje gaat uit nadat de storing is verholpen. Het falen van de driver kan alleen worden verholpen door de voeding opnieuw aan te sluiten en opnieuw te gebruiken
Installatie Opmerkingen	Afmetingen van de driver: 86 x 55x20,5 mm, installatieafstand van de gaten: 79 mm. Zowel horizontale als verticale installaties kunnen worden geselecteerd (verticale installatie wordt aanbevolen). De driver moet dicht tegen de metalen kast worden geïnstalleerd voor warmteafvoer.

Parameterinstelling

Onderverdelingsprecisie, dynamische en half/volledige stromen kunnen als volgt worden ingesteld voor de MC556-Mini Driver via een 8-bit draaischakelaar:

Werkende huidige instelling

Uitgangspiekstroom	Uitgangsgemiddelde stroom	SW1	SW2	SW3
1,4A	1,0A	uit	uit	uit
2.1A	1,5A	op	uit	uit
2,7A	1,9A	uit	op	uit
3,2A	2,3A	op	op	uit
3,8A	2,7A	uit	uit	op
4,3A	3.1A	op	uit	op
4,9A	3,5A	uit	op	op
5,6A	4,0A	op	op	op

Inbouwmaat (eenheid: mm)

Instelling snelheidsbereik

Stappen/revolutie	SW5	SW6	SW7	SW8
Standaard	op	op	op	op
400	uit	op	op	op
800	op	uit	op	op
1600	uit	uit	op	op
3200	op	op	uit	op
6400	uit	op	uit	op
12800	op	uit	uit	op
25600	uit	uit	uit	op
1000	op	op	op	uit
2000	uit	op	op	uit
4000	op	uit	op	uit
5000	uit	uit	op	uit
8000	op	op	uit	uit
10000	uit	op	uit	uit
20000	op	uit	uit	uit
25000	uit	uit	uit	uit
