product Introductie

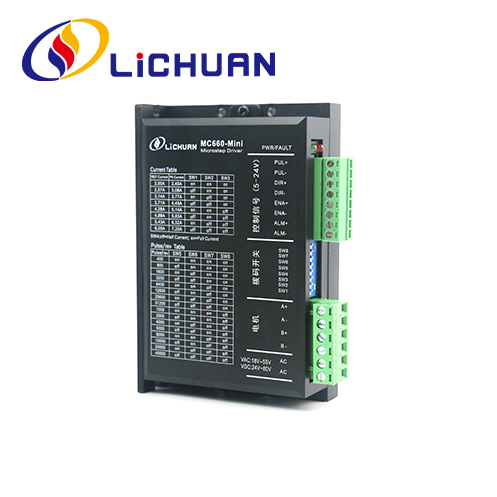

MC660-Mini is een 86 digitale stappenaandrijving, ontwikkeld op basis van krachtige ARM-chips met een laag energieverbruik. Het is voorzien van een intelligente regelaar met een zelfreguleringsfunctie voor PID-parameters, zodat de meest geschikte parameters automatisch kunnen worden gegenereerd voor verschillende motoren zonder handmatige regeling, waardoor de bedrijfsprestaties van motoren de beste zijn. Het motorgeluid van deze aandrijving is zeer laag, waardoor hoge kostenprestaties worden bereikt. De driver kan geschikt zijn voor 2-fase Nema24/Nema34 stappenmotoren met open lus.

Functionele kenmerken

● Ingangsspanningsbereik: DC20V~80V/AC18V~55V
● Max. piekstroom: 7,2A
● Onderverdelingsbereik: 400~51200ppr
● Pulsvorm: Puls+richting
● Pulsresponsfrequentie: 0 ~ 200 KHz
● Zelfregulering van motorparameters
● Voorzien van overspanning, overstroom en tracking error en beschermingsfuncties buiten de tolerantie, enz.

Bedrijfsomgeving en parameters

● Opslagtemperatuur: -20°C~65°C
● Bedrijfstemperatuur: 0°C~50°C
● Bedrijfsvochtigheid: 40~90%RH (zonder condensatie)
● Trillingsfrequentie: < 0,5G (4,9m/s2), 10~60 Hz (niet-continue werking)
● Plaatsen met stof, olievlekken, corrosieve gassen, hoge luchtvochtigheid en trillingen moeten worden vermeden. Brandbare gassen en geleidend stof moeten verboden worden

Belangrijkste toepassingen

Geschikt voor automatische apparatuur en instrumenten op verschillende gebieden van bewegingscontrole, zoals elektronische verwerking en detectie, halfgeleiderverpakkingen, lasersnijden en lassen, laserfotozetwerk, verpakkingsmachines, graveermachines, markers, snijmachines, kledingplotters, middelgrote CNC-bewerkingsmachines en automatische montage apparatuur.

Technische parameter

● Ingangsspanningsbereik: DC24V~80V/AC18V~55V
● Maximale piekstroom: 7,2 A
● Onderverdelingsbereik: 400~51200ppr
● Pulsvorm: puls +richting
● Impulsresponsfrequentie: 0~200 KHz
● Auto-tuningfunctie voor motorparameters
● Met overstroom, overspanning en andere beveiligingsfuncties

Omgevingsparameters

● Opslagtemperatuur: -20° ℃~65 ℃
● Bedrijfstemperatuur: 0° ℃~50 ℃
● Bedrijfsvochtigheid: 40~90%RH (niet-condenserend)
● Trillingsfrequentie: minder dan 0,5G (4,9 m/s2) 10 Hz ~ 55 Hz (discontinue werking)
● Vermijd stof, olievlekken, corrosieve gassen, plaatsen met te veel vocht en te sterke trillingen, en verbied brandbaar gas en geleidend stof

Beschrijving aandrijffunctie

Rijfunctie	Instructies
Microstap onderverdeling instellen	Het aantal microstap-onderverdelingen van de driver wordt ingesteld door vier DIP-schakelaars SW5~SW8. Er zijn in totaal 16 microstap-onderverdelingen. Wanneer de gebruiker onderverdelingen instelt, moet de bestuurder eerst worden gestopt. Volg voor het instellen van de score de instructies op het bestuurderspaneel.
Uitgangsstroom instelling	De uitgangsstroom van de driver wordt ingesteld door drie DIP-schakelaars SW1 ~ SW3, en de uitgangsstroom heeft 8 versnellingen. Voor de specifieke uitgangsstroominstelling raadpleegt u de beschrijving van het driverpaneel.
Automatische halfstroomfunctie	De gebruiker kan de automatische halfstroomfunctie van de bestuurder instellen via de SW4-schakelaar. UIT betekent dat de ruststroom is ingesteld op de helft van de dynamische stroom, en AAN betekent dat de ruststroom en de dynamische stroom hetzelfde zijn. Bij algemeen gebruik moet SW4 op UIT worden gezet om de warmteontwikkeling van de motor en driver te verminderen en de betrouwbaarheid te verbeteren. Ongeveer 0,3 seconden nadat de pulstrein stopt, neemt de stroom automatisch af met 50% (werkelijke waarde 55%), de calorische waarde wordt theoretisch met 65% verlaagd.
Signaalinterface	PUL+ en PUL- zijn de positieve en negatieve uiteinden van het stuurpulssignaal; DIR+ en DIR-zijn de positieve en negatieve uiteinden van het richtingssignaal: ENA+ en ENA- zijn de positieve en negatieve uiteinden van het vrijgavesignaal, ALM+ en ALM-zijn de alarmuitgang.
Motorinterface	A+ en A- zijn verbonden met de positieve en negatieve uiteinden van de A-fasewikkeling van de stappenmotor; B+ en B- zijn verbonden met de positieve en negatieve uiteinden van de B-fasewikkeling van de stappenmotor. Wanneer de tweefasige wikkelingen A en B worden verwisseld, kan de draairichting van de motor worden omgekeerd.
Stekker	Gebruik een AC/DC-voeding, het spanningsbereik is 24~80VDC of 18~55VAC, de aansluitingen zijn niet verdeeld in positieve en negatieve polen, de aanbevolen voeding is DC 48V en het vermogen is groter dan 250W.
Indicatielampje	De schijf heeft twee indicatielampjes, rood en groen. Het groene lampje is de stroomindicator. Wanneer de bestuurder is ingeschakeld, brandt het groene lampje altijd; het rode lampje is de foutindicator, als er een overspannings- of overstroomfout is, is de fout Het lampje brandt altijd. Nadat de storing is verholpen, gaat het rode lampje uit. Wanneer de schijf uitvalt, kan alleen een uit- en weer inschakelen de fout verhelpen.
Installatie Opmerkingen	De externe afmetingen van de driver zijn: 118 x 75,5 x 35,5 mm en de afstand van het montagegat is 112,5 mm. Hij kan horizontaal of verticaal worden geïnstalleerd (verticale installatie wordt aanbevolen). Bij installatie moet deze zich dicht bij de metalen kast bevinden om de warmteafvoer te vergemakkelijken.

Parameterinstelling

Onderverdelingsprecisie, dynamische en half/volledige stromen kunnen voor de MC660-Mini Driver als volgt worden ingesteld via de 8-bit draaischakelaar:

Werkende huidige instelling

Uitgangspiekstroom	Uitgangsgemiddelde stroom	SW1	SW2	SW3
2,4A	2,0A	op	op	op
3.08A	2,57A	uit	op	op
3,77A	3.14A	op	uit	op
4,45A	3,71A	uit	uit	op
5.14A	4,28A	op	op	uit
5,83A	4,86A	uit	op	uit
6,52A	5.43A	op	uit	uit
7,2A	6,0A	uit	uit	uit

Inbouwmaat (eenheid: mm)

Instelling snelheidsbereik

Stappen/revolutie	SW5	SW6	SW7	SW8
400	op	op	op	op
800	uit	op	op	op
1600	op	uit	op	op
3200	uit	uit	op	op
6400	op	op	uit	op
12800	uit	op	uit	op
25600	op	uit	uit	op
51200	uit	uit	uit	op
1000	op	op	op	uit
2000	uit	op	op	uit
4000	op	uit	op	uit
5000	uit	uit	op	uit
8000	op	op	uit	uit
10000	uit	op	uit	uit
20000	op	uit	uit	uit
40000	uit	uit	uit	uit
