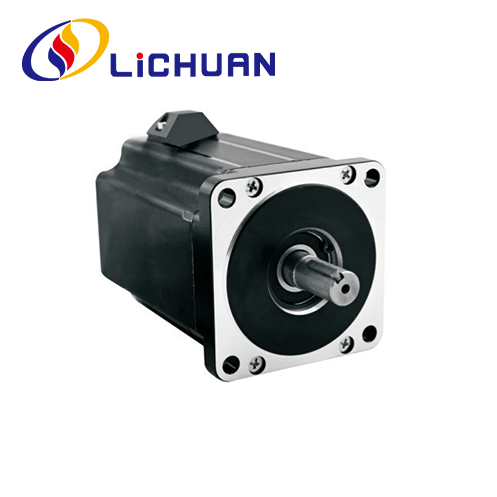

86-serie 3-fase Nema 34 Hybird-stappenmotor
Groothandelskorting 86-serie 3-fase Nema 34 Hybird-stappenmotor. LICHUAN® is een 86-serie 3-fase Nema 34 Hybird-stappenmotorfabrikant en leverancier in China.
Stuur onderzoek
Productomschrijving
LICHUAN® heten u van harte welkom bij de groothandel 86-serie 3-fase Nema 34 hybird stappenmotorserie vanuit onze fabriek. Onze producten zijn CE-gecertificeerd en beschikken momenteel over een grote hoeveelheid fabrieksinventaris. De Lichuan-fabriek heeft meer dan 14 jaar productie-ervaring. Wij ondersteunen OEM & ODM, wij zullen u voorzien van goede service en in de fabriek gereduceerde prijzen. Wij heten meer distributeurs welkom om zich bij LICHUAN aan te sluiten.
86-serie 3-fase Nema 34 hybird-stappenmotor, het gebruik van hoogwaardige grondstoffen en hoogwaardig siliciumstaal met permanente magneet, met hoge positioneringsnauwkeurigheid, uitgangskoppel, snelle respons, laag geluidsniveau, goede dynamische eigenschappen, kwaliteit en betrouwbaar. Motorlengte 76 mm ~ 156 mm tussen het koppelbereik: 3,0 N.m ~ 10 N.m, motorasdiameter 12/14 mm. ze zijn ontworpen om te passen bij Lichuan's 3-fase-stappendrivers 3MC580 of LC3722D en mini-driver. Controleer de hybride stappenmotordriver in de catalogus als u meer driverinformatie wilt weten.
Elektrische prestatieparameters
| Item | Specificaties |
| Nauwkeurigheid van staphoek | ±5% (volledige stap) |
| Nauwkeurigheid van weerstand | ±10%(20℃) |
| Nauwkeurigheid van inductantie | ±20%(1 kHz) |
| Temperatuurstijging | 80°C max (nominale stroom, 2-fase stroom aan) |
| Omgevingstemperatuur | -20℃~* 50℃ |
| Insulation Resistance | 100MQMin 500 VDC |
| Diëlektrische sterkte | 500 V AC 1 minuut |
| Toegestane radiale belasting | 0,02 mm Max. (450 gram) |
| Toegestane stuwkrachtbelasting | 0,08 mm Max. (450 gram) |
| Radiale maximale belasting | 130N (20 mm vanaf flensoppervlak) |
| Maximale belasting van as | 30N |
| Serie | Stap Hoek(") |
Motor Lengte (mm) |
Vasthouden Koppel (Nm) |
Beoordeeld Stroom (A) |
Rotor Traagheid (g.cm²) |
Fase Weerstand (Q) |
Fase Inductie (mH) |
Overeenkomend stuurprogramma | Leiding Draad (nr.) |
Motor Gewicht (kg) |
| LC86HS376 | 1.2 | 76 | 3.0 | 3.0 | 1320 | 0.5 | 0.9 | 3MC580 | 3 | 2.0 |
| LC86HS398-H | 1.2 | 98 | 4.0 | 2.0 | 2400 | 4.6 | 14.6 | LC3722A | 3 | 3.0 |
| LC86HS398 | 1.2 | 98 | 4.0 | 5.8 | 2400 | 0.7 | 1.5 | 3MC580 | 3 | 3.0 |
| LC86HS3114-H | 1.2 | 114 | 6.0 | 3.0 | 3480 | 2.0 | 8.0 | LC3722A | 3 | 4.0 |
| LC86HS3114 | 1.2 | 114 | 6.0 | 5.8 | 3480 | 0.9 | 2.17 | 3MC580 | 3 | 4.0 |
| LC86HS3129-H | 1.2 | 129 | 8.5 | 5.0 | 3900 | 1.08 | 6.5 | LC3722A | 3 | 4.6 |
| LC86HS3156-H | 1.2 | 156 | 10 | 5.0 | 4600 | 1.29 | 8.8 | LC3722A | 3 | 5.2 |
Hierboven staan representatieve producten. Producten kunnen worden aangepast! Modellen met H zijn hoogspanningsmodellen en geschikt voor hoogspanning
snelheid; modellen zonder H zijn laagspanningsmodellen en geschikt voor lage snelheden.
Vorm en installatiegrootte (eenheid: mm)
Asmodus van motor
| Model | Schacht Diameter (mm) |
Schacht Uitbreiding (mm) |
Schacht Lengte (mm) |
| LC86HS376 | f14 | Spiebaan 4x20 | 35 |
| LC86HS398-H | f12 | Spiebaan 4x20 | 30 |
| LC86HS398 | f12 | Spiebaan 4x20 | 30 |
| LC86HS3114-H | f14 | Spiebaan 5x25 | 35 |
| LC86HS3114 | f14 | Spiebaan 5x25 | 35 |
| LC86HS3129-H | f14 | Spiebaan 5 x25 | 32 |
| LC86HS3156-H | f14 | Spiebaan 5x 25 | 35 |
|
|
|||
| Motorbedradingsdiagram | |||
Curven van koppelfrequentiekarakteristieken
Motorbedradingsschema
Toepassing bedradingsschema
