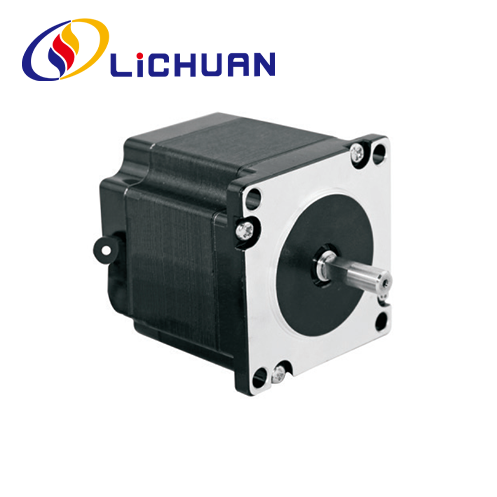

57-serie 3-fase Nema 23 Hybird-stappenmotor
LICHUAN® 57-serie 3-fase Nema 23 Hybird-stappenmotor heeft een karakteristiek ontwerp en praktische prestaties en een concurrerende prijs. Neem gerust contact met ons op voor meer informatie over de 57-serie 3-fase Nema 23 Hybird-stappenmotor.
Stuur onderzoek
Productomschrijving
LICHUAN® heten u van harte welkom bij de groothandel 57-serie 3-fase Nema 23 hybird stappenmotorserie vanuit onze fabriek. Onze producten zijn CE-gecertificeerd en beschikken momenteel over een grote hoeveelheid fabrieksinventaris. De Lichuan-fabriek heeft meer dan 14 jaar productie-ervaring. Wij ondersteunen OEM & ODM, wij zullen u voorzien van goede service en in de fabriek gereduceerde prijzen. Wij heten meer distributeurs welkom om zich bij LICHUAN aan te sluiten.
57-serie 3-fase Nema 23 hybird-stappenmotor, het gebruik van hoogwaardige grondstoffen en hoogwaardig siliciumstaal met permanente magneet, met hoge positioneringsnauwkeurigheid, uitgangskoppel, snelle respons, laag geluidsniveau, goede dynamische eigenschappen, kwaliteit en betrouwbaar. Motorlengte 66 mm ~ 150 mm tussen het koppelbereik: 0,45 N.m ~ 2,0 N.m, motorasdiameter 6,35 / 8 mm. 57-serie 3-fase Nema 23 hybird-stappenmotor kan geschikt zijn voor 4-type drivers: RS485. Kan openen. Etherkat. Stuurprogramma's voor pulscontrole. ze zijn ontworpen om te passen bij Lichuan's 2-fase-stappendrivers 3MC580 en mini-driver. Controleer de hybride stappenmotordriver in de catalogus als u meer driverinformatie wilt weten.
Elektrische prestatieparameters
| Item | Specificaties |
| Nauwkeurigheid van staphoek | ±5% (volledige stap) |
| Nauwkeurigheid van weerstand | ±10%(20℃) |
| Nauwkeurigheid van inductantie | ±20%(1 kHz) |
| Temperatuurstijging | 80C max (nominale stroom, 2-fase stroom aan) |
| Omgevingstemperatuur | -20℃~*50℃ |
| Isolatieweerstand | 100MQMin 500VDC |
| Diëlektrische sterkte | 500 V AC 1 minuut |
| Toegestane radiale belasting | 0,02 mm maximaal. (450 g belasting) |
| Toegestane stuwkrachtbelasting | 0,08 mm maximaal. (450 g belasting) |
| Radiale maximale belasting | 75N (20 mm vanaf flensoppervlak) |
| Maximale belasting van as | 15N |
| Serie | Stap Hoek() |
Motor Lengte (mm) |
Vasthoudkoppel (N.m) | Beoordeeld Stroom (A) |
Fase Weerstand (Q) |
Fase Inductie (mH) |
Rotor Traagheid (g.cm²) |
Overeenkomend stuurprogramma | Leiding Wre(nr.) |
Motor Gewicht (kg) |
| LC57HS341 | 1.2 | 40.5 | 0.45 | 5.2 | 100 | 0.242 | 0.22 | 3MC580 | 3 | 0.5 |
| LC57HS355 | 1.2 | 55 | 0.9 | 5.6 | 220 | 0.24 | 0.267 | 3MC580 | 3 | 0.75 |
| LC57HS378 | 1.2 | 78 | 1.5 | 5.8 | 380 | 0.29 | 0.39 | 3MC580 | 3 | 1.1 |
| LC57HS3103 | 1.2 | 103 | 2.0 | 5.8 | 530 | 0.376 | 0.5 | 3MC580 | 3 | 1.57 |
Hierboven staan representatieve producten. Producten kunnen worden aangepast!
Vorm en installatiegrootte (eenheid: mm)
Asmodus van motor
| Model | Schat Diameter (mm) |
Schacht Uitbreiding (mm) |
Schacht Lengte (mm) |
| LC57HS341 | Gemiddeld 6,35 | D-snede 0,5 X 10 | 21 |
| LC57HS355 | f8 | D-snede 0,5X10 | 21 |
| LC57HS378 | f8 | Spiebaan 3x15 | 21 |
| LC57HS3103 | f8 | Spiebaan 3x15 | 21 |
Curven van koppelfrequentiekarakteristieken
Motorbedradingsschema
Toepassing bedradingsschema
Een compleet stappenmotorbesturingssysteem moet het onderstaande product bevatten
