Driefasige hybride motordriver voor nauwkeurige bediening

Hete verkoopkwaliteit driefasige hybride motordriver voor nauwkeurige controle met lage prijs gemaakt in China. LICHUAN® is een driefasige hybride motordriver voor nauwkeurige besturing, fabrikant en leverancier in China.

Stuur onderzoek

Productomschrijving

LICHUAN® is een Chinese fabrikant en leverancier die voornamelijk driefasige hybride motordrivers voor nauwkeurige controle produceert met vele jaren ervaring. Ik hoop een zakelijke relatie met u op te bouwen.

product Introductie

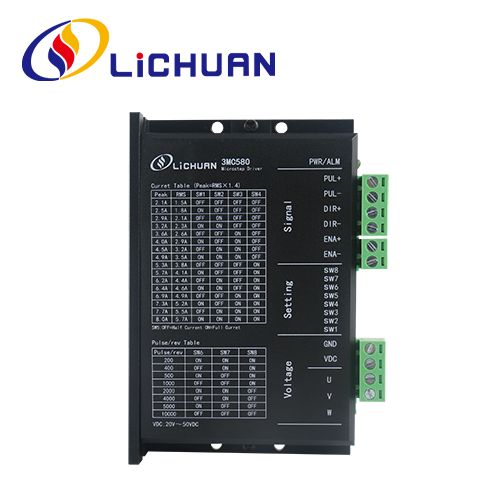

De 3MC580 is een veelzijdige, volledig digitale stappendriver gebaseerd op een DSP met geavanceerd besturingsalgoritme. De 3MC580 is de volgende generatie digitale stappenmotorbesturingen. Het zorgt voor een uniek niveau van soepelheid van het systeem, zorgt voor een optimaal koppel en elimineert instabiliteit in het middenbereik. De aangedreven motoren kunnen draaien met veel minder geluid, minder verwarming en soepelere bewegingen dan de meeste drivers op de markt. De unieke eigenschappen maken

3MC580-functies

· Voedingsspanning tot +50 VDC;
· Uitgangsstroom programmeerbaar, van 1,5A tot 5,7A;
· Pulsingangsfrequentie tot 200 kHz;
· 8 Microstep-resoluties programmeerbaar, van 200 tot 10.000 stappen/omw; · TTL-compatibele en optisch geïsoleerde ingang;
· Zuiver-sinusvormige stroomregeltechnologie;
· Zelfaanpassende technologie;
· Ondersteuning van PUL/DIR- en CW/CCW-modi;
· Beveiliging tegen kortsluiting, overspanning en overstroom; · Automatische ruststroomreductie.
· Geschikt voor 3/6 draden. Draaistroommotoren.

Toepassingen

Geschikt voor een breed scala aan stappenmotoren, van NEMA-grootte 17 tot 34. Het kan worden gebruikt in verschillende soorten machines, zoals X-Y-tafels, graveermachines, etiketteermachines, lasersnijders, pick-place-apparaten, enzovoort. De unieke eigenschappen maken de 3MC580 tot een ideale oplossing voor toepassingen die dat vereisen

Technische parameter

● Ingangsspanningsbereik: DC20V~50V
● Maximale piekstroom: 8,0A
● Onderverdelingsbereik: 200~10000ppr
● Pulsvorm: puls +richting
● Impulsresponsfrequentie: 0~200 KHz
● Auto-tuningfunctie voor motorparameters
● Met overstroom, overspanning en andere
● beveiligingsfuncties.

Omgevingsparameters

● Opslagtemperatuur: -20°C~65 ℃
● Bedrijfstemperatuur: 0° ℃~50 ℃
● Bedrijfsvochtigheid: 40~90%RH (niet-condenserend)
● Trillingsfrequentie: minder dan 0,5G (4,9 m/s2) 10 Hz ~ 55 Hz (discontinue werking)
● Vermijd stof, olievlekken, corrosieve gassen, plaatsen met te veel vocht en te sterke trillingen, en verbied brandbaar gas en geleidend stof

Beschrijving aandrijffunctie

Rijfunctie	Instructies
Microstap onderverdeling instellen	Er kunnen 15 microstap-onderverdelingen voor de bestuurder worden ingesteld via de 4 draaischakelaars SW5~SW8. De bestuurder moet worden gestopt tijdens het instellen van de onderverdeling. Zie de instructies op het bestuurderspaneel voor instellingen voor microstap-onderverdeling
Uitgangsstroom instelling	Er kunnen 8 uitgangsstromen voor de driver worden ingesteld via 3 draaischakelaars SW1~SW3. Zie de instructies op het driverpaneel voor instellingen voor de uitgangsstroom
Automatische halfstroomfunctie	De automatische halfstroomfunctie kan voor de driver worden ingesteld via schakelaar SW4. UIT betekent dat de ruststroom op de helft is ingesteld bedrijfsstroom; AAN betekent dat ruststroom en dynamische stroom hetzelfde zijn. Voor algemeen gebruik moet SW4 op UIT worden gezet verminderen de warmteontwikkeling van de motor en de bestuurder en verbeteren de betrouwbaarheid. Ongeveer 0,3 seconde nadat de pulstrein stopt, zal de stroom automatisch met 50% afnemen (werkelijke waarde 55%) en theoretisch zal de warmteontwikkeling met 65% afnemen.
Signaalinterface	PUL+ en PUL- zijn positieve en negatieve aansluitingen voor pulssignaalbesturing; DIR+ en DIR- zijn positieve en negatieve aansluitingen van het richtingssignaal; ENA+ en ENA- zijn positieve en negatieve aansluitingen van vrijgavesignalen.
Motorinterface	A+ en A- worden aangesloten op de positieve en negatieve aansluitingen van de A-fasewikkeling van de stappenmotor; B+ en B- worden aangesloten op de positieve en negatieve aansluitingen van de B-fasewikkeling van de stappenmotor. Wanneer de fasewikkelingen A en B worden verwisseld, wordt de draairichting van de motor omgekeerd.
Stekker	DC/AC-voeding, ingangsspanningsbereik werking: 20 ~ 110 DC AC of 18 V ~ 80 V, 48 V ingangsspanning wordt aanbevolen, de voeding moet hoger zijn dan 300 W.
Indicatielampje	Er zit 1 groen indicatielampje en 1 rood indicatielampje op de Driver. De groene is een stroomindicatielampje, deze gaat branden wanneer de bestuurder op de voeding is aangesloten; de rode is een storingsindicatielampje, deze gaat branden wanneer er sprake is van overspanning of overbelasting. Het rode indicatielampje gaat uit nadat de storing is verholpen. Het falen van de driver kan alleen worden verholpen door de voeding opnieuw aan te sluiten en opnieuw te gebruiken.
Installatie Opmerkingen	Afmetingen van de driver: 118x75,5,5x35,5 mm, installatieafstand van de gaten: 112,5 mm. Zowel horizontale als verticale installaties kunnen worden geselecteerd (verticale installatie wordt aanbevolen). De driver moet dicht tegen de metalen kast worden geïnstalleerd voor warmteafvoer

Parameterinstelling

precisie-, bedrijfs- en half-/volledige stroom kunnen voor de 3MC580 Driver als volgt worden ingesteld via de 8-bit draaischakelaar:

Werkende huidige instelling

Hoogtepunt	RMS	SW1	SW2	SW3	SW4
2.1A	1,5A	uit	uit	uit	uit
2,5A	1,8A	op	uit	uit	uit
2,9A	2.1A	uit	op	uit	uit
3,2A	2,3A	op	op	uit	uit
3,6A	2,6A	uit	uit	op	uit
4,0A	2,9A	op	uit	op	uit
4,5A	3,2A	uit	op	op	uit
4,9A	3,5A	op	op	op	uit
5,3A	3,8A	uit	uit	uit	op
5,7A	4.1A	op	uit	uit	op
6,2A	4,4A	uit	op	uit	op
6,4A	4,6A	op	op	uit	op
6,9A	4,9A	uit	uit	op	op
7,3A	5,2A	op	uit	op	op
7,7A	5,5A	uit	op	op	op
8,0A	5,7A	op	op	op	op

Inbouwmaat (eenheid: mm)

Instelling van microstap-onderverdeling

Puls/omw	SW6	SW7	SW8
200	op	op	op
400	uit	op	op
500	op	uit	op
1000	uit	uit	op
2000	op	op	uit
4000	uit	op	uit
5000	op	uit	uit
10000	uit	uit	uit
