Hoe bereikt een hybride stappenmotor een hoog koppel en precisie

Bent u ooit diep in een project beland en had u een component nodig die zowel brute kracht als nauwgezette nauwkeurigheid levert, en vroeg u zich af wat dat mogelijk maakt? Ik weet dat ik dat heb gedaan. In de wereld van automatisering, robotica en precisiemachines is de zoektocht naar een aandrijfsysteem dat u niet dwingt te kiezen tussen kracht en controle constant. Dat is waar het technische wonder van deHybrid stappenmotorkomt in het spel. Voor ons bijLICHUAN, dit is niet alleen een productcategorie; het is de kern van het oplossen van de meest veeleisende motion control-uitdagingen van onze klanten. Het unieke ontwerp van eenHybride stappenmotoroverbrugt de kloof en biedt het beste van twee werelden van andere motortypes, en vandaag wil ik het gordijn opentrekken over hoe het deze prestatie precies bereikt. Door de interne werking ervan en de precieze parameters die de prestaties bepalen te begrijpen, kunt u een weloverwogen beslissing nemen voor uw volgende toepassing.

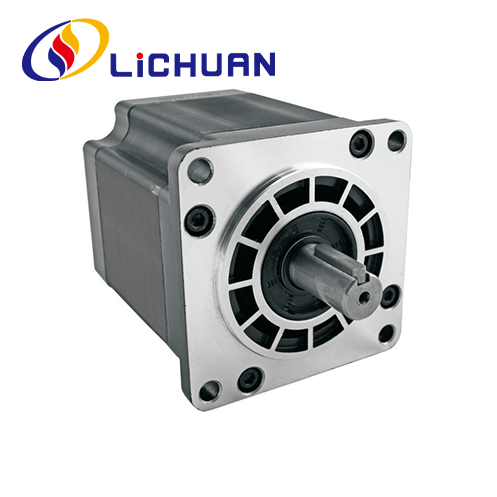

Wat een hybride stappenmotor anders maakt dan andere typen

Om de mogelijkheden ervan te kunnen waarderen, moeten we eerst de identiteit ervan begrijpen. In tegenstelling tot puur permanente magneet- of variabele-reluctantie-steppers, aHybride stappenmotoris, zoals de naam al aangeeft, een hybride. Het combineert op ingenieuze wijze de principes van beide. Het heeft een permanente magneet in de rotor, maar die rotor is ook getand, net als een motor met variabele reluctantie. Door deze fusie ontstaat een synergetisch effect. De permanente magneet zorgt voor een constante magnetische flux, waardoor het koppel toeneemt. Tegelijkertijd maakt de getande structuur een veel kleinere staphoek mogelijk – doorgaans 1,8° of 0,9° – doordat de magnetische flux een voorkeurspad door de uitgelijnde tanden kan volgen. Deze combinatie is de fundamentele reden aHybride stappenmotorblinkt uit in toepassingen die zowel een hoog koppel bij lage snelheden als een fijne positionele resolutie vereisen.

Hoe zorgt het interne ontwerp voor een superieur koppel?

Het geheim van het hoge koppel ligt in het ontwerp van het magnetische circuit en de luchtspleet. De stator van eenHybride stappenmotorheeft meerdere getande palen die met spoelen zijn omwonden. Wanneer deze spoelen in een specifieke volgorde worden bekrachtigd, creëren ze elektromagnetische polen. De reeds gemagnetiseerde permanente magneetrotor wordt door deze statorpolen aangetrokken of afgestoten. Omdat de rotortanden enigszins verschoven zijn ten opzichte van de statortanden, genereren de magnetische krachten een sterke tangentiële trekkracht (koppel) om ze uit te lijnen. Hoe meer tanden en hoe sterker de magnetische flux (van zowel de permanente magneet als de spoelexcitatie), hoe hoger het koppel. BijLICHUANoptimaliseren we dit door gebruik te maken van hoogenergetische permanente magneetmaterialen en precisielamineringen om fluxverliezen te minimaliseren en de koppeldichtheid te maximaliseren. Dit is de reden waarom onze motoren uitzonderlijke houdkracht en dynamisch koppel kunnen leveren in een compact frameformaat.

Welke parameters hebben een directe invloed op de precisie en prestaties

Precisie in een stappenmotor wordt grotendeels bepaald door de nauwkeurigheid van de staphoek en hoe consistent deze stappen kunnen worden bereikt zonder te missen. Dit wordt bepaald door verschillende belangrijke technische parameters. Het begrijpen van deze specificaties is van cruciaal belang voor het selecteren van de juiste motor voor de precisiebehoeften van uw systeem.

Belangrijkste prestatieparameters van een hybride stappenmotor

• Staphoek:De hoekverplaatsing per ingangspuls (bijvoorbeeld 1,8°, 0,9°). Een kleinere hoek maakt een fijnere resolutie mogelijk.

• Houdkoppel:Het maximale koppel dat de motor kan uitoefenen wanneer hij in rust wordt bekrachtigd. Dit is bestand tegen externe krachten.

• Palkoppel:Het lichte koppel dat aanwezig is wanneer de motor niet wordt aangedreven, vanwege de aantrekkingskracht van de permanente magneet en de ijzeren kern.

• Nauwkeurigheid:Typisch een percentage van de staphoek (bijvoorbeeld ±5%). Dit is niet-cumulatief.

• Herhaalbaarheid van stappen:Hoe precies de motor terugkeert naar een opgedragen positie, vaak extreem hoog.

• Rotortraagheid:De traagheid van het roterende deel, die de versnellings- en vertragingsdynamiek beïnvloedt.

Laten we eens kijken hoe sommige van deze parameters zich in de echte wereld vertalenLICHUANmodellen. De volgende tabel vergelijkt twee populaire series en benadrukt hoe ontwerpkeuzes de koppel- en precisie-eigenschappen beïnvloeden.

Tabel 1: Vergelijking van de LICHUAN hybride stappenmotorseries

Hoe selecteert u de juiste hybride stappenmotor voor uw toepassing?

Het kiezen van de juiste motor is een balans tussen uw mechanische vereisten en de prestatiecurve van de motor. De meest voorkomende fout is het selecteren op basis van framegrootte of alleen houdkoppel. Je moet rekening houden met de snelheid-koppelcurve. AHybride stappenmotorlevert maximaal koppel bij lage snelheden, en het koppel neemt af naarmate de snelheid toeneemt als gevolg van de tegen-EMF en wikkelinductie. BijLICHUANbegeleiden wij onze klanten door een eenvoudig selectieproces:

1. Bepaal de traagheid van de belasting en de vereiste operationele snelheid.

2. Bereken het benodigde acceleratiekoppel en continu draaimoment.

3. Bekijk de snelheids-koppelcurve van een kandidaat-motor en zorg ervoor dat deze over het gewenste snelheidsbereik minimaal 30-50% meer koppel levert dan uw berekende vereiste.

4. Zorg ervoor dat de stroom- en uitgangsspanning van de driver overeenkomen met de fasespecificaties van de motor voor optimale prestaties.

Tabel 2: Kritieke selectiefactoren voor optimale prestaties

Wat zijn de meest voorkomende vragen over hybride stappenmotoren (FAQ)

In onze dagelijkse gesprekken met ingenieurs en ontwerpers komen bepaalde vragen herhaaldelijk naar voren. Hier zijn drie gedetailleerde veelgestelde vragen over veelvoorkomende curiosa en zorgen.

FAQ 1: Kan een hybride stappenmotor op hoge snelheid draaien zoals een servo?
Hoewel traditioneel bekend om zijn prestaties op lage tot middelhoge snelheid, is hij modernHybride stappenmotoren, vooral in combinatie met geavanceerde microstepping-drivers, kan verrassend hoge snelheden bereiken. De sleutel is het gebruik van een driver met een hoge voedingsspanning om de inductie van de motor te overwinnen. Voor toepassingen die een aanhoudend hoge snelheid met volledig koppel vereisen, kan een servosysteem echter nog steeds efficiënter zijn. Voor veel point-to-point positioneringstaken waarbij een hoog koppel nodig is bij lagere snelheden, is aHybride stappenmotorbiedt een kosteneffectievere en eenvoudigere oplossing.

FAQ 2: Hoe voorkom ik gemiste stappen en zorg ik voor precisie?
Gemiste stappen treden op wanneer het belastingskoppel van de motor het beschikbare motorkoppel bij een gegeven snelheid overschrijdt. Om nauwkeurigheid te garanderen, moet u uw motor altijd met een aanzienlijke veiligheidsmarge dimensioneren (zie selectiegids hierboven). Gebruik een stappensysteem met gesloten lus voor kritische toepassingen: onzeLICHUANhybrides met gesloten lus zijn voorzien van een encoder die elk stapverlies onmiddellijk detecteert en corrigeert, waardoor een servo-achtige betrouwbaarheid wordt geboden zonder dat dit ten koste gaat van de inherente eenvoud en het koppel van de stepper.

FAQ 3: Is microstepping nodig om een ​​hogere precisie te bereiken?
Microstepping is een drivertechniek die een volledige stap elektronisch verdeelt in kleinere stappen (bijvoorbeeld 1/16, 1/32 van een stap). Het verbetert de resolutie dramatisch, vermindert trillingen en maakt vloeiendere bewegingen mogelijk, vooral bij lage snelheden. Voor ultieme precisie en soepelheid, gecombineerd met een hoge kwaliteitHybride stappenmotormet een microstepping-driver wordt sterk aanbevolen. Hiermee kunt u de fundamentele precisie van de motor optimaal benutten en een uitzonderlijk fijne en stille werking bereiken.

Klaar om ongeëvenaard koppel en precisie in uw ontwerp te integreren?

De reis naar het begrijpen van deHybride stappenmotoronthult een component die is gebouwd voor prestaties waar het telt. Het hybride ontwerp is een bewijs van elegante techniek, waarbij de dubbele eisen van kracht en nauwkeurigheid in één robuust pakket worden opgelost. BijLICHUAN, wij produceren niet alleen deze motoren; wij ontwerpen ze met een diepgaande focus op de parameters die het belangrijkst zijn voor het succes van uw project – van de kwaliteit van het magnetische materiaal tot de tolerantie van elke tand.

Als u de complexiteit van een nieuw ontwerp moet doorstaan ​​of een bestaande machine wilt optimaliseren die betrouwbaarheid, kracht en uiterste nauwkeurigheid vereist, laten we praten. Ons team staat klaar om u te helpen uw vereisten te analyseren en deze te matchen met de perfecte oplossingLICHUAN hybride stappenmotoroplossing.Neem contact met ons opVandaagom uw specifieke koppel- en precisie-uitdagingen te bespreken. Wij zijn hier om uw innovatie te stimuleren, stap voor stap.
