Verbeterde prestaties met een tweefasige I/O-besturingstepperdriver

LICHUAN® krijgt verbeterde prestaties met 2-fase I/O-besturing stappenmotor-fabrikanten en leveranciers in China die groothandel verbeterde prestaties kunnen krijgen met 2-fase I/O-besturing stappenmotor, we kunnen professionele service en een betere prijs voor u bieden.

Stuur onderzoek

Productomschrijving

LICHUAN® heet u van harte welkom in de groothandel. Krijg verbeterde prestaties met 2-fase I/O-besturing stappenmotorstuurprogramma vanuit onze fabriek in China. Onze producten zijn CE-gecertificeerd en beschikken momenteel over een grote hoeveelheid fabrieksinventaris. De Lichuan-fabriek heeft meer dan 15 jaar productie-ervaring. Wij ondersteunen OEM & ODM, wij zullen u voorzien van goede service en in de fabriek gereduceerde prijzen. Wij heten meer distributeurs welkom om zich bij LICHUAN aan te sluiten.

product Introductie

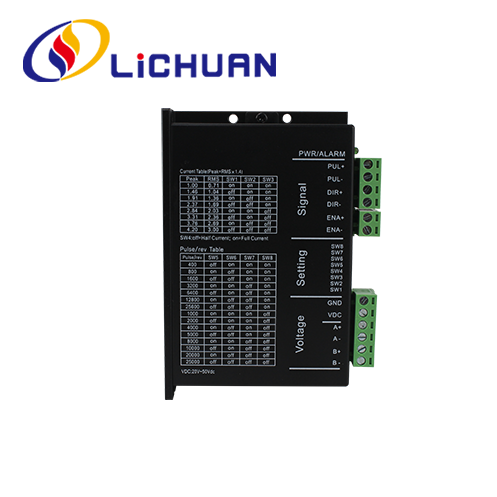

Gebaseerd op het nieuwste ARM-chiptechnologieschema, zijn de MC542P-2 digitale laagspanningsstappenmotoraandrijvingen over het algemeen voorzien van tweefasige 35, 39 en 42 stappenmotorseries voor het bereiken van uitstekende prestaties op gemiddelde en lage snelheid. Er kunnen 8 snelheidswaarden binnen 60~600 tpm en 8 stroomwaarden binnen het nominale stroombereik worden ingesteld voor toepassing in de meeste kleine apparatuur. De besturingsmethode is eenvoudig, het draaien op gemiddelde of lage snelheid is zeer stabiel en het geluid van de aandrijfmotor is zeer laag. Deze driver kan passen bij de Nema 23 stappenmotor.

Functionele kenmerken

1. Elektrische indexen
● Ingangsspanningsbereik: DC: 20V~50V
● Max. uitgangsstroom: 4,2A
● Isolatieweerstand: 500M
2. Milieu-indexen
● Opslagtemperatuur: -20°C~80°C
● Bedrijfstemperatuur: 0°C~55°C
● Bedrijfsvochtigheid: 90%RH (zonder condensatie)
● Trillingsfrequentie: < 0,5G (4,9m/s2), 10Hz~60Hz (niet-continue werking)

Belangrijkste toepassingen:

Geschikt voor automatische apparatuur en instrumenten in verschillende motion control-gebieden, zoals productielijnen die een constante snelheid vereisen, evenals invoer- en ontvangststations;

Technische parameter

● Ingangsspanningsbereik: DC20V~50V
● Maximale piekstroom: 4,2 A
● Isolatieweerstand: 500M
● Met overstroom, overspanning en andere beveiligingsfuncties.

Omgevingsparameters

● Opslagtemperatuur: -20° ℃~80 ℃
● Bedrijfstemperatuur: 0° ℃~55 ℃
● Bedrijfsvochtigheid: 90% RH (niet-condenserend)
● Trillingsfrequentie: minder dan 0,5G (4,9 m/s2) 10 Hz ~ 60 Hz (discontinue werking)
● Vermijd stof, olievlekken, corrosieve gassen, plaatsen met te veel vocht en te sterke trillingen, en verbied brandbaar gas en geleidend stof

Beschrijving aandrijffunctie

Rijfunctie	Instructies
Snelheidsbereik instelling	De vier DIP-schakelaars SW5~SW8 worden gebruikt om het snelheidsbereik van de omvormer in te stellen. Er zijn in totaal 16 snelheidsbereiken. Wanneer de gebruiker de snelheid, moet de aandrijving eerst worden gestopt. Voor het instellen van het specifieke snelheidsbereik volgt u de instructies op het aandrijfpaneel.
Uitgangsstroom instelling	Er kunnen 8 uitgangsstromen voor de driver worden ingesteld via 3 draaischakelaars SW1~SW3. Zie de instructies op het bestuurderspaneel voor de uitgangsstroominstellingen.
Automatische halfstroomfunctie	De automatische halfstroomfunctie kan voor de driver worden ingesteld via schakelaar SW4. UIT betekent dat de ruststroom op de helft is ingesteld bedrijfsstroom; AAN betekent dat ruststroom en dynamische stroom hetzelfde zijn. Voor algemeen gebruik moet SW4 op UIT worden gezet verminderen de warmteontwikkeling van de motor en de bestuurder en verbeteren de betrouwbaarheid. Ongeveer 0,3 seconde nadat de pulstrein stopt, zal de stroom automatisch met 50% afnemen (werkelijke waarde 55%) en theoretisch zal de warmteontwikkeling met 65% afnemen.
Signaalinterface	PUL+ en PUL- zijn de motorstartbesturingsklemmen, die 5V- of 24V-schakelsignalen ondersteunen; DIR+ en DIR- zijn de positieve en negatieve aansluitingen van het richtingsignaal; ENA+ en ENA- zijn de positieve en negatieve aansluitingen van het vrijgavesignaal.
Motorinterface	A+ en A- worden aangesloten op de positieve en negatieve aansluitingen van de A-fasewikkeling van de stappenmotor; B+ en B- worden aangesloten op positieve en negatieve klemmen. Wanneer de A- en B-fasewikkelingen worden verwisseld, wordt de motorrichting omgekeerd;
Stekker	DC-voeding, ingangsspanningsbereik werking: 20V ~ 50VDC, 36VDC bedrijfsspanning wordt aanbevolen, de voeding moet hoger zijn dan 100W.
Indicatielampje	Er zit 1 groen indicatielampje en 1 rood indicatielampje op de Driver. De groene is een stroomindicatielampje, deze gaat branden wanneer de bestuurder op de voeding is aangesloten; de rode is een storingsindicatielampje, deze gaat branden wanneer er sprake is van overspanning of overstroom. Het rode indicatielampje gaat uit nadat de storing is verholpen. Het falen van de driver kan alleen worden verholpen door de voeding opnieuw aan te sluiten en opnieuw te gebruiken.
Installatie Opmerkingen	Afmetingen van de driver: 117x78x34 mm, installatieafstand van de gaten: 111 mm. Zowel horizontale als verticale installaties kunnen worden geselecteerd (verticale installatie wordt aanbevolen). De driver moet dicht tegen de metalen kast worden geïnstalleerd voor warmteafvoer.

Parameterinstelling

Het snelheidsbereik, de dynamiek en de halve/volledige stroom van de MC542P-2 frequentieregelaar kunnen als volgt worden ingesteld via de 8-bit DIP-schakelaar:

Werkende huidige instelling

Uitgangspiekstroom	Uitgangsgemiddelde stroom	SW1	SW2	SW3
1,0A	0,71A	op	op	op
1,46A	1,04A	uit	op	op
1,91A	1,36A	op	uit	op
2,37A	1,69A	uit	uit	op
2,84A	2.03A	op	op	uit
3.31A	2,36A	uit	op	uit
3,76A	2,69A	op	uit	uit
4,2A	3,0A	uit	uit	uit

Inbouwmaat (eenheid: mm)

Instelling snelheidsbereik

SPD	SW5	SW6	SW7	SW8
60	op	op	op	op
90	uit	op	op	op
120	op	uit	op	op
150	uit	uit	op	op
180	op	op	uit	op
240	uit	op	uit	op
300	op	uit	uit	op
360	uit	uit	uit	op
420	op	op	op	uit
480	uit	op	op	uit
540	op	uit	op	uit
600	uit	uit	op	uit
720	op	op	uit	uit
840	uit	op	uit	uit
960	op	uit	uit	uit
1200	uit	uit	uit	uit
