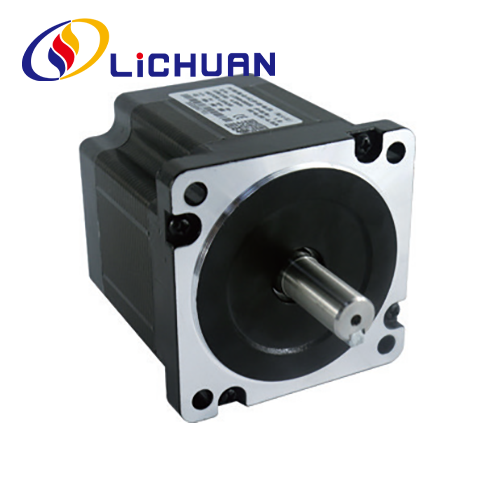

86 Serie 2-fase Nema 34 Hybird stappenmotor
Groothandel lage prijs 86 serie 2 fase Nema 34 Hybird stappenmotor gemaakt in China. LICHUAN® is een 86 serie 2 fase Nema 34 Hybird stappenmotor fabrikant en leverancier in China.
Stuur onderzoek
Productomschrijving
LICHUAN® heten u van harte welkom in de groothandel 86-serie 2-fase Nema 34 hybird stappenmotorserie vanuit onze fabriek. Onze producten zijn CE-gecertificeerd en beschikken momenteel over een grote hoeveelheid fabrieksinventaris. De Lichuan-fabriek heeft meer dan 14 jaar productie-ervaring. Wij ondersteunen OEM & ODM, wij zullen u voorzien van goede service en in de fabriek gereduceerde prijzen. Wij heten meer distributeurs welkom om zich bij LICHUAN aan te sluiten.
86 series 2 phase Nema 34 hybird stepper motor, the use of high-quality raw materials and high-specification permanent magnet silicon steel, with high positioning accuracy, output torque, fast response, low noise, good dynamic characteristics, quality and reliable. Motor length 66mm ~ 150mm between the torque range: 0.6N.m ~ 3.0N.m,motor shaft diameter 9.5/12.7/14/15.8mm. 86 series 2 phase Nema 34 hybird stepper motor can be match for 4 type driver:RS485. Canopen. Ethercat. Pulse control drivers. they are are designed to match with Lichuan’s 2 phase stepping drivers MC860 and mini driver , pls check hybrid stepper motor driver on catalog if u wanna know more driver information.
Elektrische prestatieparameters
| Item | Specificaties |
| Nauwkeurigheid van staphoek | ±5% (volledige stap) |
| Nauwkeurigheid van weerstand | ±10%(20℃) |
| Nauwkeurigheid van inductantie | ±20%(1 kHz) |
| Temperatuurstijging | 80℃ max (nominale stroom, 2-fase stroom aan) |
| Omgevingstemperatuur | 20℃~* 50℃ |
| Isolatieweerstand | 100MQMin 500 VDC |
| Diëlektrische sterkte | 500 V AC 1 minuut |
| Toegestane radiale belasting | 0,02 mm Max. (450 g belasting) |
| Toegestane stuwkrachtbelasting | 0,08 mm Max. (450 g belasting) |
| Radiale maximale belasting | 130N (20 mm vanaf flensoppervlak) |
| Maximale belasting van as | 30N |
| Serie | Stap Hoek(") |
Motor Lengte (mm) |
Vasthouden Koppel (Nm) |
Beoordeeld Stroom (A) |
Fase Weerstand (Q) |
Fase Inductie (mH) |
Rotor Traagheid (g.cm²) |
Motor Gewicht (kg) |
Leiding Draad (nr.) |
| LC86HS66 | 1.8 | 66 | 3.3 | 3.0 | 0.6 | 1.6 | 1000 | 2.0 | 4 |
| LC86HS80 | 1.8 | 80 | 4.5 | 5.0 | 0.7 | 3.0 | 1400 | 2.5 | 4 |
| LC86HS98 | 1.8 | 98 | 6.9 | 5.0 | 0.98 | 4.1 | 2100 | 3.4 | 4 |
| LC86HS114 | 1.8 | 114 | 8.5 | 6.0 | 0.49 | 3.58 | 2800 | 4.0 | 4 |
| LC86HS128 | 1.8 | 128 | 10 | 6.0 | 1.3 | 5.8 | 3200 | 4.5 | 4 |
| LC86HS150 | 1.8 | 150 | 12 | 6.0 | 1.4 | 9.2 | 4000 | 5.4 | 4 |
Hierboven staan representatieve producten. Producten kunnen worden aangepast!
Vorm en installatiegrootte (eenheid: mm)
Asmodus van motor
| Model | Schacht Diameter (mm) |
Schacht Verlenging (mm |
Schacht Lengte (mm |
| LC86HS66 | f9,5 | D-snede 1X25 | 32 |
| LC86HS80 | φ12,7 ofφ14 | D-snede 1X25 | 32 |
| LC86HS98 | φ12,7 ofφ14 | Spiebaan5x5x25 | 32 |
| LC86HS114 | φ12,7 ofφ14 | Spiebaan 5 x5x25 | 32 |
| LC86HS128 | φ12,7 ofφ14 | Spiebaan 5x5x 25 | 32 |
| LC86HS150 | φ12,7 ofφ14 of φ15,8 | Spiebaan 5x5x 25 | 32 |
Curven van koppelfrequentiekarakteristieken
Motorbedradingsschema
Toepassing bedradingsschema
Een compleet stappenmotorbesturingssysteem moet het onderstaande product bevatten
Lichuan fabriek productieproducten Machine
-
Snijmachine -
Coatingapparatuur -
Vezellaser markeermachine -
Schroevenmachine -
Testmachine -
UV-printer
-
Automatische soldeermachine -
Koppeltestmachine vasthouden -
Schroefmachine -
Oscillograafmachine
Industriële toepassingen
-
Robotarm -
Laser snij machine
-
3d printen -
CNC machine -
Automatische bevestiging -
Graveermachine
