2-fase stappenmotordriver met gesloten lustechnologie

LICHUAN® is een fabrikant en leverancier van een tweefasige stappenmotoraandrijving met gesloten lustechnologie in China.

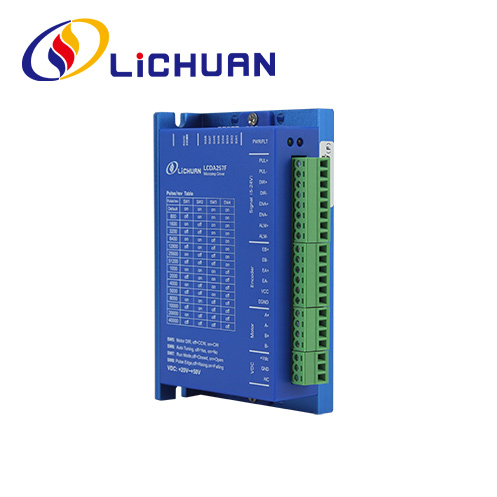

LCDA257E/LCDA257F maakt gebruik van de nieuwste speciale DSP-chip- en servobesturingstechnologieën voor motorbesturing, lost problemen met ontbrekende stappen voor open-lus stappenmotoren volledig op, verbetert uiteraard de motorprestaties bij hoge snelheid, vermindert de warmteontwikkeling en trillingen van de motor, verhoogt de verwerkingssnelheid en precisie van de machine , vermindert het stroomverbruik. is van toepassing op 2-fase Nema23 stappenmotoren met gesloten lus, is handig voor het upgraden van traditionele stappenmotoroplossingen en verlaagt de kosten aanzienlijk.

1. Ingangsspanningsbereik: DC: 20V ~ 50V (aanbevolen 36V of meer)
2. Maximale piekstroom: 6A
3. Onderverdelingsbereik: 400 ~ 51200ppr
4. Pulsvorm: puls + richting, CW / CCW
5. Impulsresponsfrequentie: 0 ~ 200 kHz
6. Logische ingangsstroom: 10 ~ 20mA
7. Functie voor automatische afstemming van de inschakelparameters
8. Vectorregeling met gesloten lus om ervoor te zorgen dat de motor een hoge snelheid en een hoog koppel levert, terwijl ervoor wordt gezorgd dat de motor geen stap verliest
9. Met overspanning, overstroom, trackingfouttolerantie en andere beveiligingsfuncties
10.Meer details Raadpleeg de driverhandleiding in de "download" -catalogus.

Toepassen op verschillende kleine en middelgrote automatiseringsapparatuur en -apparaten, zoals: graveermachine, draaddecoatingmachine, markeermachine, snijmachine, lasermachine, plotinstrument, medische apparatuur, CNC, automatische assemblageapparatuur, elektronische verwerkingsapparatuur en etc. Uitstekende toepassingseffecten voor geluidsarme en hogesnelheidsapparatuur.

(1) Ingangsinterface voor motor en voeding

(2) Signaalingangspoort van encoder (6-pins groene terminal wordt gebruikt voor LCDA257S-encoder, pindefinitie is als volgt)

(3) Stuursignaalpoort
