LICHUAN® heten u van harte welkom in de groothandel LICHUAN® als een professionele fabrikant van 2-fase Ether CAT Nema23 Nema34-stappenmotor, u kunt er zeker van zijn dat u 2-fase Ether CAT Nema23 Nema34-stappenmotor in onze fabriek koopt en wij zullen u de beste after-sales service bieden en tijdige levering. van onze fabriek in China. Onze producten zijn CE-gecertificeerd en beschikken momenteel over een grote hoeveelheid fabrieksinventaris. De Lichuan-fabriek heeft meer dan 14 jaar productie-ervaring. Wij ondersteunen OEM & ODM, wij zullen u voorzien van goede service en in de fabriek gereduceerde prijzen. Wij heten meer distributeurs welkom om zich bij LICHUAN aan te sluiten.

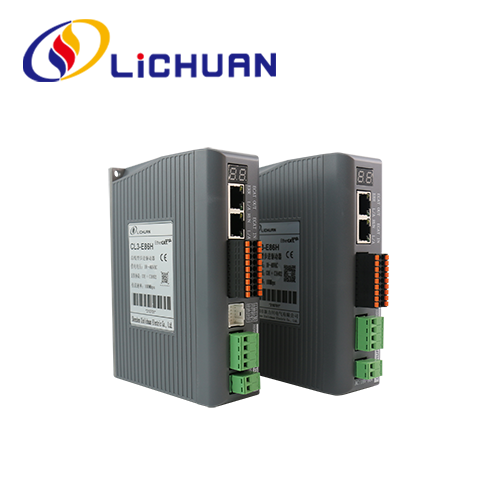

De EtherCAT-bus-type stepper-driver met gesloten lus is een digitale stepper-driver met gesloten lus die het nieuwste closed-loop-besturingsalgoritme en het EtherCAT-buscommunicatieprotocol combineert. Dit product ondersteunt het CoE-protocol (CANopen over EtherCAT) en voldoet aan de CIA402-standaard. Vergeleken met de traditionele puls-type driver heeft de bus-type driver eenvoudiger bedrading, real-time datatransmissie, zeer betrouwbare communicatie en kan synchrone communicatiecontrole over meerdere assen realiseren. Deze reeks drivers bemonstert geavanceerde closed-loop-algoritmen, die de stijging van de motortemperatuur effectief kunnen onderdrukken, motortrillingen kunnen verminderen en het motorkoppel effectief kunnen verhogen. Het kan worden aangepast aan stappenmotoren met gesloten lus uit de 86-serie. Deze driver kan overeenkomen met stappenmotoren met open lus en gesloten lus Nema23 en Nema34, meer details raadpleeg de handleiding.
Communicatiespecificaties
EtherCAT Communicatie specificaties |
Fysieke laag |
100BASE-TX |
Communicatieconnector |
RJ45×2 (invoer: CN6A; uitvoer: CN6B) |
Netwerk architectuur |
Seriële verbinding |
Overdrachtssnelheid |
2 x 1 Mbps (full-duplex) |
Lengte van dataframe |
Max. 1484 bytes |
Applicatielaagprotocol |
CoE: CANopen via EtherCAT |
Synchrone modus |
DC synchrone modus (SYNCO) Asynchrone modus (gratis uitvoering) |
Communicatieobject |
SDO: aperiodisch gegevensobject PDO: periodiek gegevensobject EMCY: noodobject |
Specificatie van de applicatielaag |
CiA402-schijfprofiel |
Ondersteunde bedieningsmodi |
Profielpositiemodus (PP) Profielsnelheidsmodus (PV) Homing-modus (HM) Cyclus gesynchroniseerde positiemodus (CSP) |
Product specificaties
Drive-model
Parameter |
OL3-E57H |
CL3-E57H |
OL3-E86H |
CL3-E86H |
Bijpassende motor |
42/57/60 |
42/57/60 |
86
|
86
|
Voedingsspanning |
24~48V gelijkstroom |
24~48V gelijkstroom |
24~80V wisselstroom |
24~80V wisselstroom |
Uitgangsstroom |
5A |
5A |
8A |
8A |
Schijfgrootte |
133*34*90 |
133*34*90 |
151*40*114 |
151*40*114 |
Rijd gewicht |
|
|
|
|
Lichuan fabriek productieproducten Machine
Industriële toepassingen
-
Robotarm
-
Laser snij machine
-
3d printen
-
CNC machine
-
Automatische bevestiging
-
Graveermachine
